计算机系统应用  2018, Vol. 27 Issue (3): 44-50   PDF
基于Storm的车联网数据实时分析系统
张春风1,2, 申飞1, 张俊1, 陈杰1,2, 刘静1,2
1. 中国科学院 强磁场科学中心, 合肥 230031;
2. 中国科学技术大学, 合肥 230026
摘要:针对传统车联网平台在处理海量数据时存在吞吐量小, 实时性差的问题, 设计了一种基于大数据流处理技术的实时分析系统. 系统分为数据采集、数据转发、实时分析、数据存储和可视化展示5层. 为了满足系统高并发接入以及实时性的需求, 引入Storm实时计算系统进行数据的实时分析. 同时, 利用Kafka消息队列的异步通信机制将各层之间解耦, 采用Hbase进行海量数据存储, 从而提高车联网非机构化数据存储效率. 另外, 针对访问数据库开销大的问题, 采用Redis缓存策略, 进一步提高查询效率. 实验证明, 较传统的多线程处理平台, 该系统具有低延迟, 高吞吐, 可拓展等特点, 能够满足车联网大数据流处理要求.
关键词: 车联网    Storm    实时分析    低延迟    高吞吐
Real-Time Analysis System of Vehicle Network Data Based on Storm
ZHANG Chun-Feng1,2, SHEN Fei1, ZHANG Jun1, CHEN Jie1,2, LIU Jing1,2
1. High Magnetic Field Laboratory, Chinese Academy of Sciences, Hefei 230031, China;
2. University of Science and Technology of China, Hefei 230026, China
Abstract: To address the large data processing problem on the vehicle networking platform in which the data throughput is small, and its poor real-time feature, this paper proposes a new real-time analysis system based on the big data stream processing technology. The proposed system consists of 5 layers including data acquisition, data forwarding, real-time data analysis, data cache and storage, and visual display. Specifically, it introduces Storm real-time computing system to real-time data processing, which is beneficial to the high concurrent access and can meet real-time requirements of the system. Furthermore, aiming at the problem that the access to the database is expensive, Redis cache strategy is used to improve the query efficiency. Experiments show that the system has low latency, high throughput, and scalability compared with the conventional multithreaded processing platform, which is able to satisfy the requirements of vehicle network data stream processing.
Key words: vehicle network     Storm     real-time analysis     low latency     high throughput

车联网云数据中心与综合服务平台汇聚了车辆位置、状态、速度、加速度、路网等非结构化的车联网数据, 其规模己经达到TP甚至BP级别. 传统的数据分析技术已经无法满足该级别数据处理的需求, 因此, 引进分布式计算技术和数据存储技术, 构建流式计算处理框架, 对车辆进行实时监控和调度管理迫在眉睫. 目前, 不少流式大数据处理的方案被提出. 其中, Spark Streaming是Spark核心API的一个扩展, 不同于Storm一次一个地处理数据流, Spark Streaming在处理前按时间间隔预先将数据流切分为一段一段的批处理作业. 因此, Spark Streaming不是真正意义上的流式计算, 而是批处理, 相比于Storm, Spark Streaming存在延迟高, 吞吐量较小等缺点. 另外, Samza是由LinkedIn开源的一个分布式流处理系统, 它依赖于Hadoop的资源调度和Apache Kafka[1,2]. Samza的流单位既不是元组, 也不是Dstream, 而是一条条消息, 在数据传递过程中, 消息可能会多次发送, 造成数据冗余. 针对车联网数据处理分析的问题, 以及其低延迟, 增量计算的需求, 本文设计了一种基于Storm技术的流式计算系统, 系统具有低延迟, 高吞吐, 分层且可扩展的特性. 利用Kafka消息队列将各层之间解耦, Storm进行数据实时分析, Hbase和Redis对分析结果存储, 从而实现对车辆状态进行实时监控.

1 实时流相关技术

车联网实时分析系统主要由Boost.Asio、Kafka、Storm、Redis、Hbase组成. 其中, Boost.Asio负责与车载终端建立连接, 采集数据. Kafka负责连接采集层和Storm. Redis和Hbase负责分析结果的存储. 系统的整个核心实时分析模块由Storm担当, 对采集来的数据分析过滤, 实时处理. 下文将介绍Storm流式计算框架.

1.1 Storm流式计算框架

Storm是一个分布式的、可靠的、容错的数据流处理系统[3]. 同Hadoop一样, Storm可以处理大批量的数据, 并且Storm在保证高可靠性的前提下可以让处理进行的更加实时; Storm同样还具备容错和分布计算的特性, 即可以扩展到不同的机器上进行大批量的数据处理. 除此之外, Storm同时还有以下的这些特性:

(1) 简单的编程模型. 类似于MapReduce降低了并行批处理复杂性, 降低了进行实时处理的复杂性.

(2) 容错性. Storm会管理工作进程和节点的故障.

(3) 水平扩展. 计算是在多个线程、进程和服务器之间并行进行的. Storm使用Zookeeper进行集群协调, 这样可以充分的保证大型集群的良好运行[35].

(4) 可靠的消息处理. Storm保证每个消息至少能得到一次完整处理. 任务失败时, 它会负责从消息源重试消息.

(5) 快速. 系统的设计保证了消息能得到快速的处理, 使用ZeroMQ作为其底层消息队列[610].

为了更好的体现Storm在流式计算方面独特的优越性, 对比Spark计算框架. 如表1所示二者的主要区别表现在, Storm是纯实时的, 来一条数据, 处理一条数据, 后者是准实时, 对一个时间段内的数据收集起来, 作为一个RDD, 再处理. 而且, Storm的事务机制、健壮性/容错性、动态调整并行度等方面的表现, 都要比Spark Streaming更加优秀.

表 1 Spark和Storm流数据计算框架比较

2 系统架构设计

系统架构如图1所示, 主要包含数据采集、数据转发、实时分析、数据存储、可视化展示.

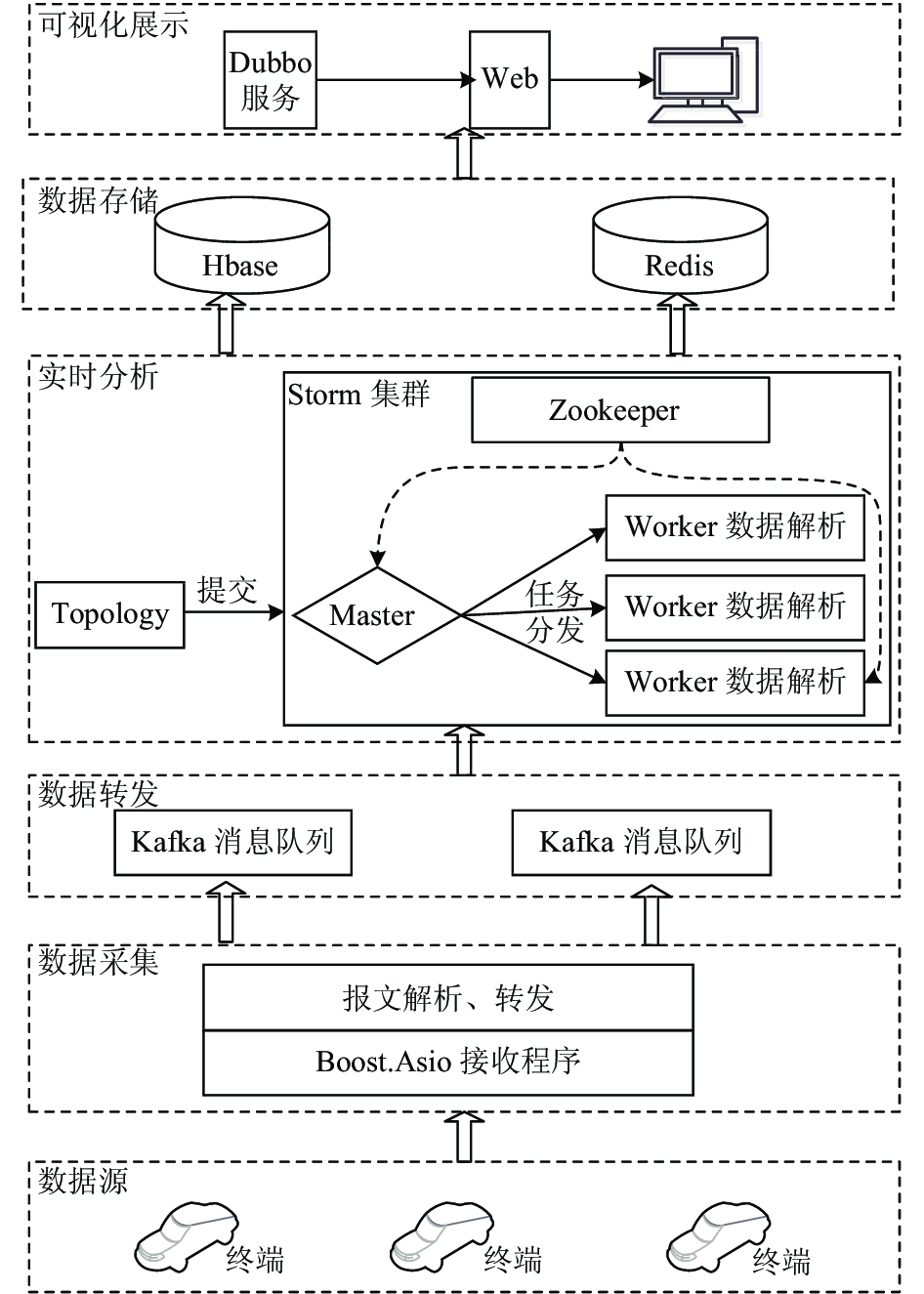

图 1 系统架构图

系统采用层次化结构的设计原理, 每个部分的主要功能如下:

(1) 数据采集: 负责与智能终端(OBD)建立TCP连接, 验证校验, 获取报文数据.

(2) 数据转发: 对数据类型进行划分, 放在Kafka消息队列中, 实现数据的分类管理和高并发接入.

(3) 实时分析: 创建KafkaSpout, 从Kafka中获取数据, 并以数据流的形式发送给bolt, bolt负责转化这些数据流, 在bolt中完成过滤, 分析计算.

(4) 数据存储: 将实时分析结果存储至Redis和Hbase, 利用分布式文件系统的优势可以实现高并发的读写速度.

(5) 可视化展示: 使用Dubbo分布式服务提供实时定位, 轨迹查询和速度报警等服务, 同时利用百度地图动态显示.

2.1 数据采集

数据采集主要负责接收车载终端发送过来的实时车辆信息数据, 车载终端通过无线网络与数据采集层建立通信连接. 数据采集层会维护一个连接请求队列, 面对高并发连接的需求, 模块在开发过程中使用Boost.Asio基础网络库作为通信基础, 使用Boost.Asio库的异步接口函数来实现全异步的事件处理, 包括TCP链接监听、TCP数据发送、TCP数据接收. 数据采集层提供车载终端统一的信号接收服务, 避免了数据的重复, 缺失, 从而保证数据采集的质量和可靠性, .

2.2 数据转发

数据转发作为平台各层之间的通信层, 将系统各层之间进行有效地解耦, 提高平台的健壮性. 目前用于消息传递的方案主要包括RabbitMQ和Kafka. 其中RabbitMQ是流行的开源消息队列系统, 开发语言为erlang. Kafka则是一个分布式的高吞吐量的消息系统[1113]. 与kafka相比, RabbitMQ协议复杂, 参数较多, 因此其仅适用于数据量较小的场景. 而Kafka具有透明、易扩展和吞吐量较高的优点, 更适合处理海量的车联网数据. 基于此, 本系统采用Kafka消息队列实现数据缓存与转发, 利用其能够提供消息持久化能力和具有容错性保障的优势, 达到系统数据缓冲的目的.

作为基于log File的消息系统, Kafka更加可靠, 减少了数据丢失的现象. 另外, Kafka可以记录数据的消费位置, 同时可以自定义消息消费的起始位置, 从而保证了重复消费消息的实现. 而且, Kafka同时具有队列和发布订阅两种消息消费模式, 与Storm(实时分析层)的契合度很高, 充分利用Linux系统的I/O提高读写速度等. 转发层的架构如图2所示.

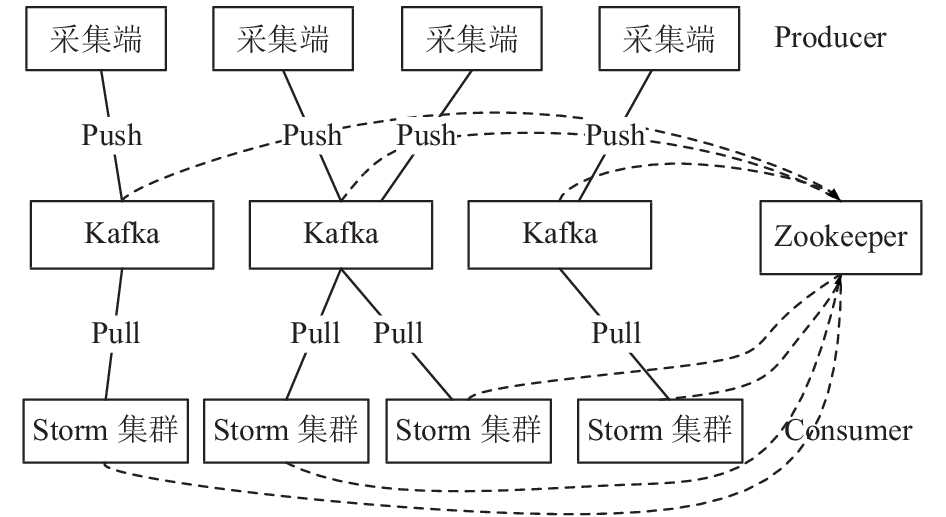

图 2 缓存转发架构

采集层作为Producer(生产者), 将采集到的车载终端数据以终端标识为区分标准, 建立多个topic, 用来管理不同种类的消息, 不同类别的消息会记录在到其对应的topic池中, 而这些进入到topic中的消息会被Kafka写入磁盘的log文件中进行持久化处理. 实时分析层作为Consumer(消费者), Storm集群从Kakfa中获取实时流进行处理分析. 数据处理分析的速度可以慢于数据采集的速度, Storm集群有空余时再拉取那些没拉取到的数据, 从而保证数据不丢失.

2.3 实时分析层

数据实时分析层是系统的核心层. 车载终端所采集的数据是没有被解析的原始数据, 使用单字节、双字节或四字节来进行物理量的表示. 所采集到的数据格式为:

7E 02 00 00 22 01 41 50 48 11 75 00 09 00 00 00 00 00 00 00 03 01 EF 98 78 06 FB B1 08 00 24 00 8C 00 90 16 12 20 16 47 25 01 04 00 01 45 8A FF 7E

因此, 实时分析层需将采集到的车辆实时信息进行过滤、解析、坐标转换. 解析海量数据存在延迟阻塞、高并发等问题. 为了解决这些问题, 本文抛弃了Java线程池、无限队列等传统的方法, 突破集中式单节点运算的限制, 采用分布式, 高容错的实时计算系统Storm. 实时分析拓扑如图3所示.

首先, 建立实时分析拓扑图(Topology)并提交给Storm集群, 由集群中主节点Master的守护进程“Nimbus”分发代码, 将任务分配给工作节点(Worker)执行, 同时监控任务和工作节点的运行情况等; Worker节点上运行的守护进程“Supervisor”, 负责接收Nimbus分发的任务并运行, 每一个Worker上都会运行着Topology程序的一部分. 因此, Topology程序的运行就是由集群上多个Worker一起协同工作的. Topology的部分代码如下所示:

//建立拓扑图Topolopy

TopologyBuilder builder = new TopologyBuilder();

//kafkaspout从kafka中获取数据流

builder.setSpout(“kafkaspout”,

new MyKafkaSpout(kafkaConfig));

//数据解析与转换bolt

builder.setBolt(“msgpredealbolt”,

new MsgPreDealBolt()).setNumTasks(1).

shuffleGrouping(“kafkaspout”);

//电子围栏检测bolt

builder.setBolt(“notasktravelcarbolt”,

newNoTaskTravelCar()).setNumTasks(1).

shuffleGrouping(“msgpredealbolt”);

//超速检测bolt

builder.setBolt(“overspeedbolt”,

newOverSpeedBolt()).setNumTasks(1).

shuffleGrouping(“msgpredealbolt”);

//数据存储入库HBasebolt

builder.setBolt(“HbaseBolt”, HbaseBolt()).setNumTasks(1)

.fieldsGrouping(“msgpredealbolt”);

//数据存储入库RedisBolt

builder.setBolt(“RedisBolt”, RedisBolt()). setNumTasks(1)

.fieldsGrouping(“msgpredealbolt”);

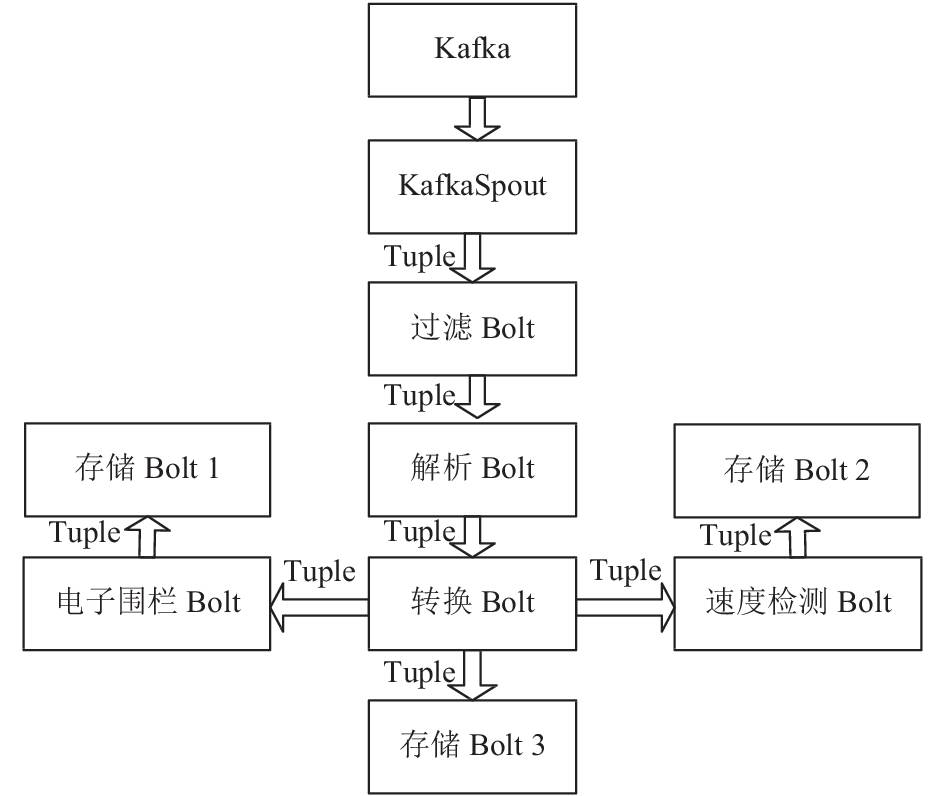

图 3 实时分析拓扑

拓扑中包含Spout和Bolt两种角色, 系统中KafkaSpout从Kafka消息队列中获取数据, 通过nextTuple()方法以数据流Tuple元组的形式发送给下游的MsgPreDealBolt, Spout的ack和fail方法分别在元组被成功处理和处理失败时调用, 保证数据处理的完整性. MsgPreDealBolt完成过滤工作, 根据指令校验码进行筛选出符合要求的轨迹数据, 按照FieldsGrouping的分组策略, 通过execute()方法发送到解析模块. 解析模块GpsDealbolt主要完成分析处理逻辑, 包括2进制的转化, 终端识别, 分析终端发送数据的类型, 并做出相应的处理, 最后按照FieldsGrouping的分组策略发送至下一处理模块. 转换模块主要是北斗坐标转换为百度坐标的处理(方便使用百度地图功能), 从而以次完成数据的解析处理, 转换等工作. Storm通过实现不同的Bolt来完成计算结果的多样化存储. 本系统中对分析结果处理有HbaseBolt和RedisBolt. HbaseBolt将结果保存到HDFS分布式文件系统中, RedisBolt将计算结果保存到缓存中, 便于查询检索.

2.4 数据存储

基于传统关系型数据库存储的车辆信息表日渐增大, 接近单表存储的上限, 且数据的查询和写入性能会呈现指数级别地下降. 为了实现高性能的并发读写操作, 数据存储层采用硬盘存储和内存存储两种模式. 硬盘存储使用分布式的、面向列的开源数据库Hbase, 存储离线数据以及将处理后的流数据进行落地. 目前主流的内存数据库有Memcached和Redis. Memcached是一个高性能的, 具有分布式内存对象的缓存系统; Redis是一个基于内存的高性能Key/Value数据库.

二者主要的区别为: Redis会周期性地把更新的数据写入磁盘或者把修改操作写入追加的记录文件, 并且在此基础上实现了master-slave(主从)同步. 与Memcached相比, Redis的优势在于其具有高效的读写效率以及丰富的数据类型所带来的快速开发. 另外, Redis作为缓存具有更高的安全性. 因此, 本文选用Redis数据库作为系统的缓存, 用于保存整个系统的分析结果, 实现缓存数据的持久化. 在节点宕机或者断电的情况下, 系统仍能够从硬盘中获取备份的数据, 从而保证了系统的健壮性. 以下分别介绍两种模式的具体实现:

(1) 将Storm中分析的实时数据存储到Hbase中, 为后期的查询和离线分析做数据支持. 采用HBase大数据存储框架, 在保证足够的存储空间的前提下, 利用HBase的分布式特点来提高数据的存取速度, 解决数据的单点存储隐患, 保障数据的高可用性. 系统中实时车辆信息表如表2所示.

表 2 实时车辆信息表

Hbase以表Table形式存储数据, 每行包括一个RowKey和多个Column Family, 且每行通过RowKey唯一标记, 行按照RowKey的字典序排列. 实时车辆信息表根据Hbase表的设计要求, RowKey为车牌号的反转+“_”+时间戳, 要尽量缩小RowKey的长度, 提高检索效率, columnfamily要尽量的少, 原因是过多的columnfamily之间会互相影响, 所以设计了一个列簇CarInfo, 在CarInfo下分为很多列, 如车牌号, 定位时间, 经纬度等车辆轨迹信息.

(2) 将Storm中分析的最新实时数据缓存到内存数据库Redis中, 利用Redis高性能操作和运算上的优势, 为数据展示层提供既方便又快捷的数据检索. 由于Redis数据库容量受到物理内存的限制, 不能用作海量数据的高性能读写, 只能将最新的数据缓存到内存中, 数据展示层首先查询Redis, 如果数据存在, 直接从Redis获取数据, 否则从Hbase中获取, 如此以来提高数据的查询检索速度, 优化系统性能.

2.5 可视化展示

可视化展示为数据存储层中所有车辆实时信息提供统一的查询入口, 将车辆轨迹分析结果以可视化的形式展现. 本系统使用Dubbo分布式服务框架, 将核心业务抽取出来, 作为独立的服务, 使前端应用能更快速和稳定的响应, 解决了服务器单点故障, 方便后期的拓展和维护. 可视化展示主要包括以下几个方面:

(1) 前端借助百度地图, 将查询车辆的轨迹信息, 包括已经行驶的时间, 行驶过程中的停留点, 速度等在整个地图上动态的显示.

(2) 根据车辆行使的路段, 利用百度地图查询该地段的限速大小, 并与车辆当前速度进行比较, 检测是否超速, 如果超速, 给予驾驶员警告.

(3) 电子围栏, 将车辆的位置信息与规定行使区域实时进行比较, 检测是否超出预定的行驶路线.

(4) 根据车牌号实时定位当前车辆的位置信息, 行驶速度, 急加速等信息, 有效地监控当前车辆状态.

3 实验分析

实验主要验证系统的功能和Storm实时分析的效率. 通过部署局域网的10台PC机, 搭建集群进行测试. 实验环境配置如下: Storm版本: 0.10.2, 系统版本: centos6.7, JDK1.8.0_45-b14, Kafka2.11-0.10.0.1, Zookerper3.4.9, Hbase1.0.3, , Redis-3.2.3, Dubbo2.8.4, 单机计算机节点配置: 内存大小: 8 G, CPU型号: intel Core i5, 磁盘500 G. 本次实验系统部署架构, 集群各个节点的配置和功能描述如表3所示. 数据源是网约车平台共享的数据, 将数据源以日志的形式存储在本地硬盘中, 通过读取文件来模拟车载终端发送的大量数据流.

表 3 集群节点配置表

3.1 功能测试

首先进行功能的测试, 测试系统能否从终端获取数据, 并利用Storm实时解析并可视化的展视. 在web端根据车牌号对车辆进行定位查询, 后台从缓存或数据库中获取当前车辆最新的数据, 利用百度地图实时定位, 然后进行可视化展现. 图4为实时定位效果的实例展示.

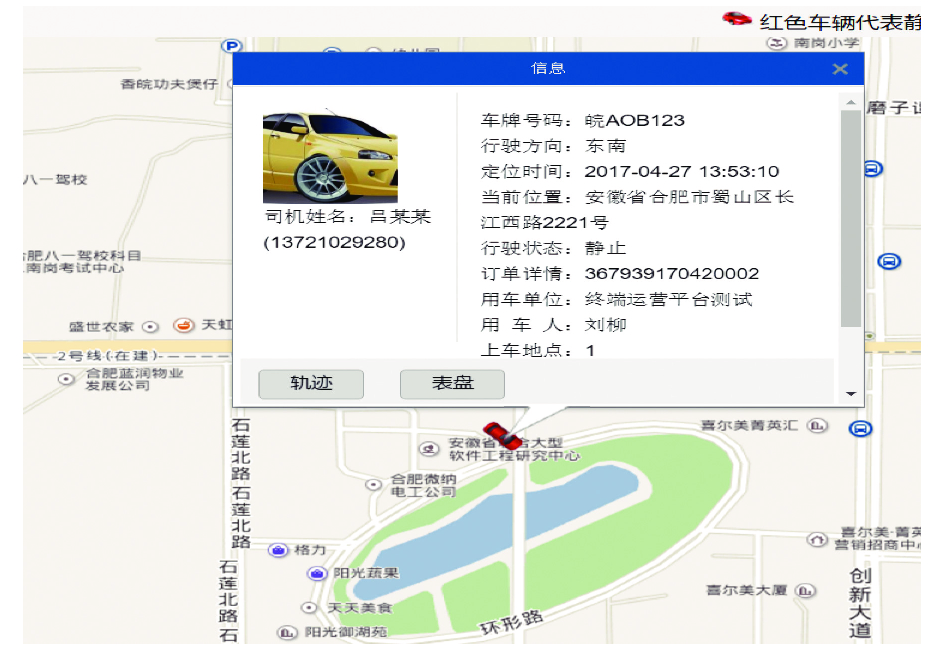

图 4 实时定位图

个人轨迹的查询, 根据车牌号可以查询某一时间段的车辆行驶轨迹. 后台根据时间段和车牌号, 从缓存或数据库拿到车辆轨迹信息, 并在地图上绘制出来, 轨迹查询的效果图如5所示.

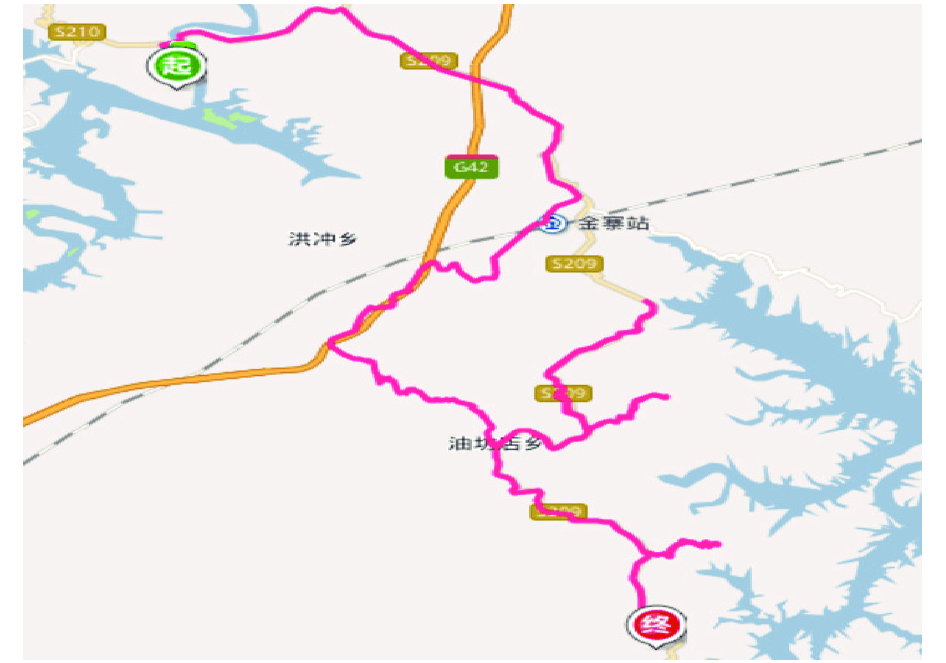

图 5 轨迹查询图

从效果图可以看出实时分析层已经实现了将采集层采集的数据, 过滤, 解析, 经纬度转换, 存储到数据库中, 并通过展示层可视化的展现出来. 从而说明基于Storm的车联网数据实时分析系统的功能基本实现, 对数据的采集, 转发, 解析, 落地存储功能均无问题.

3.2 性能测试

测试系统实时处理的性能, 主要指标是数据处理的吞吐量, 数据处理延迟. 吞吐量反映系统单位时间内处理数据的规模. 对比分析Storm集群和Java线程池的吞吐能力. 不断增加任务执行的数据量, 记录处理完成所需的时间, 为了提高实验结果的准确性, 测试的数据保持一致, 每项结果是经过5次测试取平均值, 对比结果如图6.

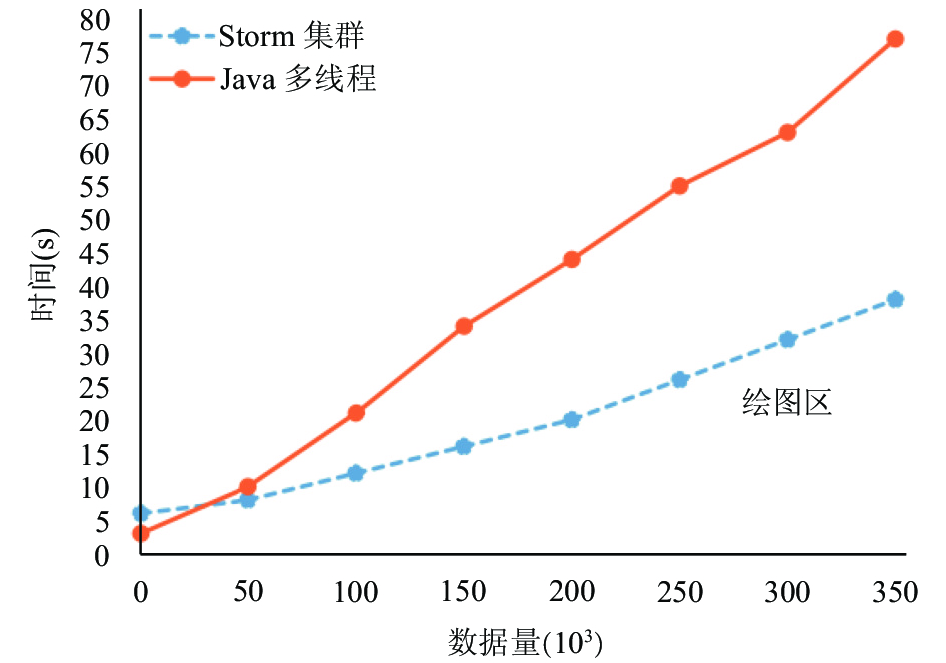

图 6 Java线程池与Storm运行时间对比

当数据规模较小时, 利用Storm集群计算需要更长的时间, 这是因为在集群中任务的分发, 数据的传输都要经过网络, 需要消耗部分系统资源和时间. 随着数据规模的增大, 集群的处理能力明显提升, 这是因为Storm中计算任务被划分为不同的组件, 在多个Worker节点上的Executor执行. 因此, 随着数据规模进一步扩大, 单机版的Java多线程处理的耗时将更加难以接受, 甚至出现卡顿死机的情况, 而Storm集群支持水平扩展, 添加了Worker节点, 能够满足更大规模的数据处理要求. 因此, Storm在流式计算方面的性能远远超过传统的Java多线程平台.

Storm集群和传统Java多线程平台在延迟性方面没有可比性. 数据处理延迟与数据处理模块的并行任务数有关. 一般来说, 并行任务数越多, Tuple等待被处理的时间就越短, 处理延迟越小.

通过实验对比分析, 将KafkaSpout的组件数目设置为2, 分析处理模块的Bolt分别设置为2, 8. 测试结果如图7所示, 随着处理的数据量越大, 当处理模块Bolt数目为2时, 处理延迟越来越大, 这是因为Spout不断产生新的数据, 分析处理模块不能及时处理, 导致数据积累, 处理延迟呈上升趋势. 当处理模块的Bolt数目为8时, 处理延迟都在毫秒级. 因此合理的设置各组件的任务数是优化Storm性能的有效途径, 提高Storm并行处理能力.

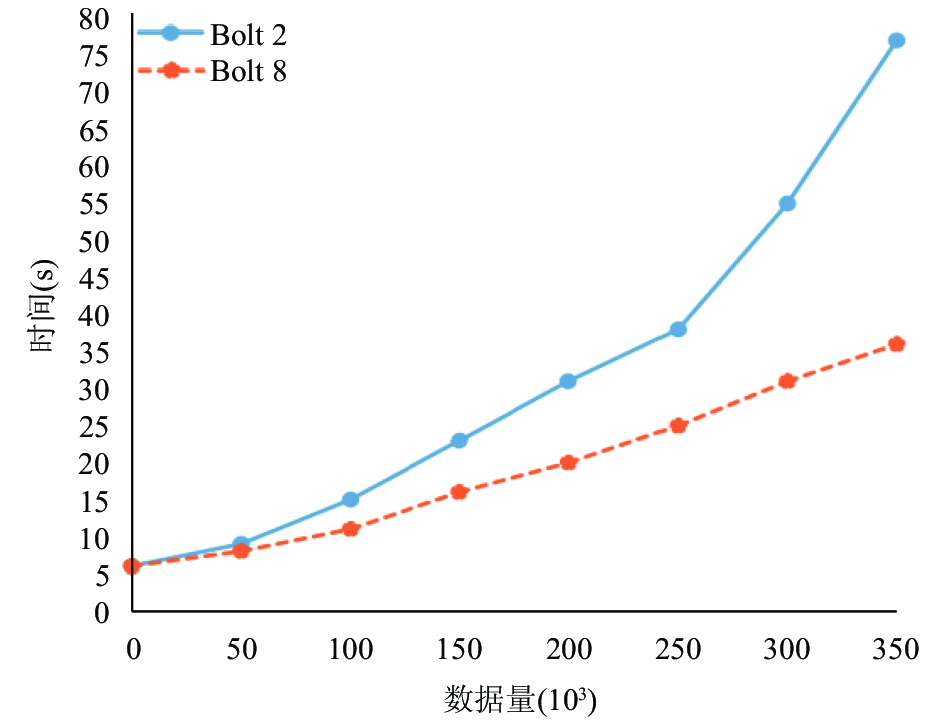

图 7 并行数Bolt为2, 8处理时间对比

本系统还具备快速部署, 易拓展的优点. 随着业务的发展, 数据量和计算量越来越大, 仅需要增加Worker节点便可提高任务的计算能力. 具体地, 新增节点首先解压Zookeeper和Storm安装包, 修改配置文件, 然后运行Zookeeper和Storm集群. 无需修改程序, 在集群启动后, 重新提交topology即可完成部署. 随着部署节点的数量不断增加, 系统易拓展的优势将更加明显.

4 结论与展望

为了对海量车联网数据进行实时分析及可视化展示, 本文设计了基于Storm的车联网数据实时分析系统, 系统融合了Kafka消息队列、Storm流式计算框架、Hbase分布式数据库、Redis内存持久化数据库、Dubbo分布式框架等技术. 通过测试验证, 与传统的多线程处理平台相比, 系统有高吞吐和低延迟的特性,

实现车辆状态实时监控, 从而提高车辆监管效率. 系统的分布式负载均衡, 调度优化等问题将是我们下一步重点关注的问题.
