1 引言

随着数字传播技术的发展, 人们越来越不能满足于二维图像带来的视觉效果, 三维立体感更被人们所推崇. 利用三维重建可实现对场景、物体及人体等的立体复制. 其中, 人体三维重建一直有着实际应用价值, 并曾经被普遍应用于各个领域: 在考古领域, 可重建兵马俑、木乃伊等文物^[1]的三维模型; 在医学领域, 人体三维重建可用于疾病诊断^[2]、模拟手术等; 在通讯领域, 人体三维重建可用于基于三维重建与全息投影通讯. 结合VR/AR技术, 人体三维重建能够有更普遍的运用, 如虚拟试衣、门禁系统等.

目前, 三维重建的方法主要有: 基于计算机视觉的双视/多视光学成像方法^[3]利用三维建模软件的方法及基于扫描设备的三维重建. 其中, 基于扫描设备的重建方法可直接获取深度信息、纹理信息, 且操作简便, 重建效果更真实, 因此更适合于人体三维重建. 基于红外点云的Kinect体感器设备以其价格低廉、操作简单、应用潜力大等优点得到广泛关注, 并且可满足一般的精度要求.

Kinect^[4]是微软公司推出的一款集深度信息获取、骨骼识别、语言识别等多种技术于一身的体感控制器. 基于Kinect的三维重建已有相干学者对数据处理算法、配准算法、重建算法、纹理贴图等算法进行了相关研究工作. 刘鑫等人^[5]提出了一种结合 Kinect深度传感器与旋转转台的实时三维重建方案. 国防科学技术大学的乔思航等^[6]使用 3台Kinect 摄像机建立了人体三维模型. 周瑾等人^[7]使用分布在不同位置的4台Kinect 传感器同步扫描人体, 实现人体的静态三维模型的重构. 席小霞^[8]搭建了一套基于 3 台 Kinect 的体感摄像机的三维图像重建系统. 谭红春等人^[9]、范小娜^[10]、周文^[11]、刘洋^[12]、王欢等^[13], 从不同方面进行了相关研究, 刘雷杰^[14]提出了一种结合骨架信息进行人物的动态三维模型重建.

以上相关研究中, 手持单台Kinect采集过程中, 由于抖动等原因引入采集误差. 固定单台Kinect, 由于固定视场角使得使用场景有所限制. 而同时固定多台Kinect不仅增加成本, 多设备坐标系的融合也使得数据处理过程更加复杂, 同时也会引入新的噪声. 因此, 如何在单台Kinect低成本条件下, 方便快捷地完成高精度的人体三维数据采集, 进而实现人体三维重建中人体扫描、处理、重建、输出, 成为本文的研究重点.

2 Kinect Fusion算法流程

本文三维重建方法使用Kinect V2, 并使用其SDK中Kinect Fusion进行程序开发, 实现人体的三维重建. 其算法流程为: 采集人体单个方向的深度数据, 利用深度数据进行配准融合, 得到单帧表面重建模型, 再经过投影映射得到可视化的重建结果.

1) 深度数据的转换目的是将二维顶点三维化. 即把从Kinect中获取的原始深度帧数据转换成以米为单位的浮点数据, 利用摄像头的坐标信息, 将这些浮点数据转换为和Kinect相机朝向统一的顶点集, 即点云数据.

依据二代Kinect红外相机内在的标定矩阵K, 将特定深度信息值投影变换为以相机为坐标原点空间的三维顶点V(u):

${{{v}}_{{i}}}(u) = {D_i}(u){K^{ - 1}}\left[ {u, 1} \right]$

(1)

其中u为已知图像点, D(u)为深度值. 该点法向量表示为 ${{{n}}_{{i}}}(u)$ , 再通过相机姿态变换平移矩阵 ${{{T}}_{{i}}}$ 与旋转矩阵 ${{{R}}_{{i}}}$ , 将三维顶点转换到全局坐标, 其公式如下:

$V_i^g(u) = {T_i}{V_i}(u)$

(2)

${{n}}_i^g(u) = {R_i}{n_i}(u)$

(3)

2) 姿态跟踪即计算传感器位置和朝向的姿态信息. 利用配准算法在摄像头移动时一直获取其姿态, 就可以得到当前设备相对于起始帧时的相对姿势. 配准利用的是经典ICP算法^[15], 计算得到相邻两帧间的相对位移与旋转, 据此能够将相机原点坐标系转换到世界坐标系. 具体流程见算法1.

算法1. 姿态跟踪算法

1.　for 每个图像像素点u∈深度数据D_i

2.　　if $\scriptstyle{{{D}}_{{i}}}(u)$ > 0 then

3.　　　 $\scriptstyle{{{V}}_{{{i - 1}}}}$ ← $\scriptstyle{{T}}_{i - 1}^{ - 1}V_{i - 1}^g$

4.　　　 p ← 透视投影定点 $\scriptstyle{{{V}}_{{{i - 1}}}}$

5.　　　if p∈定点图 $\scriptstyle{{{V}}_{{{i - 1}}}}$ then

6.　　　　 V← $\scriptstyle{{{T}}_{{i}}}{{{V}}_{{i}}}({{p}})$

7.　　　　 n← $\scriptstyle{{{R}}_{{i}}}{{{N}}_{{i}}}({{p}})$

8.　　　　if $\scriptstyle\left\| {V - {{V}}_{i - 1}^g} \right\|$ < 距离阈值 and Abs(n*) < 法向量阈值 then

9.　　　　找到对应点

3) 利用晶格化显示将上述步骤获取的深度数据集成融合. 事先预定一个固定三维体分辨率, 将其映射到特定的三维物理空间维度. 这个体被均匀细分成三维网格体素, 即体素晶格. 利用TDFS算法^[16], 将全局顶点集成到体素晶格中, 得到初步重建结果. 随着传感器的移动, 深度数据将连续不断的被填充进体素晶格中. 具体流程见算法2.

算法2. 晶格化深度数据集成融合

1.　for 对于每一个处于x, y体切面的体素晶格g

2.　　while 从前向后操作

3.　　　 V^g ← 将g从网格转换到全局坐标系

4.　　　 V ← $\scriptstyle T_i^{ - 1}{V^g}$

5.　　　 P ← 透视投影定点 V

6.　　　if V 在相机视图的投影范围中 then

7.　　　　 $\scriptstyle sd{f_{{i}}}$ ← $\scriptstyle \left\| {{t_{{i}}} - {V_g}} \right\| - {{{D}}_{{i}}}({{p}})$

8.　　　　if ( $\scriptstyle sd{f_{{i}}}$ > 0) then

9.　　　 $\scriptstyle tsd{f_{{i}}}$ ← min( 1, $\scriptstyle sd{f_{{i}}}$ / max truncation)

10.　　　else

11.　　　 $\scriptstyle tsd{f_{{i}}}$ ← max( –1, $\scriptstyle sd{f_{{i}}}$ / min_truncation)

12.　　　 $\scriptstyle {W_{{i}}}$ ← min( max_weight, $\scriptstyle {W_{{{i - 1}}}}$ + 1)

13.　　　 tsdf^avg ← $\scriptstyle \frac{{{{ts}}d{f_{i - 1}}{W_{i - 1}} + tsd{f_i}{W_i}}}{{{W_{i - 1}} + {W_i}}}$

14.　　　保存W_i和tsdf^avg到体素g中.

算法2中, $sd{f_{{i}}}$ 是该相机坐标系点V_g到本次相机原点 ${t_{{i}}}$ 的距离与本次观测深度 ${{{D}}_{{i}}}({{p}})$ 的差值. 用max truncation表示选取的截断范围, 若是差值为正, 表示本次测量的面在晶格的前面, $tsd{f_{{i}}}$ 赋值[0, 1]之间, 值越接近0则越靠近观测面; 如果差值为负, 本次测量的面在该晶格的后面, $tsd{f_{{i}}}$ 赋值[–1, 0]之间, 越靠近观测面的地方值越接近0. 选取本次计算值的 $tsd{f_{1}}$ 的权值 ${W_{{i}}}$ , 加权平均求出tsdf^avg, 将 ${W_{{i}}}$ 和tsdf^avg存储在对应的晶格, 进行下个晶格的扫描操作.

经过以上处理, 立方体晶格中存储的 $tsd{f_{}}$ 值表示其位置. 在重建模型外是负值, 模型内部是正值, 模型表面是0值的形式. 随着传感器的移动, 深度数据将连续不断的被填充进体素晶格中.

4)利用基于GPU的镭射线方式, 实现和生成在网格体内用于显示追踪的隐式表面. 以并行的方式, 每个GPU线程沿着一条镭射线, 呈现一个输出图像的像素点. 给定一个有起始位置和方向的射线, 每个GPU线程沿着射线遍历每一个像素点, 并通过检测零交点的位置来提取隐含的表面. 最后, 从传感器视点对重建立方体进行光线投射, 便能够得到可视化的结果.

通过上述步骤, Kinect Fusion可实时重建出人体三维模型, 与传统的重建方法相比, 精度与效率都较高, 极大提高了三维重建的便利性, 为三维重建创造了良好的用户体验.

3 重建场景流程及去噪优化 3.1 重建场景流程

实验场景流程如图1所示: 使用三脚架固定Kinect, 采集对象站立在可旋转台面上. 通过旋转台面, 对人体进行360度采集重建; 本文重点重建区域为人体胸部以上部分, 因对人体而言, 该部分辨识度最高. 为获得更好的精度与重建结果, Kinect与三脚架的距离保持在0.5–1.0米之间, 同时可通过三脚架高度与角度调节, 控制Kinect采集视角.

3.2 重建场景的去噪优化

本文重建目标为人体重建, 在深度数据采集过程中, 视场范围内的场景信息对人体影响较大. 主要表现在人体与背景边界处由深度跳跃产生的噪声数据, 如图2(a)所示, 人体边界部分产生明显噪声. 对于该部分噪声, 我们通过设置深度阈值^[17]对其进行去除. 假设用max表示深度相机的最大采集距离, max表示最小采集距离, 则可通过下式选择适当的阈值d:

$\min \le d \le \max $

(4)

通过深度阈值, 可将视场内相较于人体的前景数据与背景数据全部去除, 如图2(b)所示, 去除背景之后, 人体边界处相较图2(a)由深度跳跃产生的噪声去除明显, 细节如图2(d)和(e)所示, 噪声去除后的人体边界更加平滑.

除环境背景对三维重建的影响外, 人体深度范围内的其他物体对重建结果也会产生干扰. 如图2(b)所示, 与人体在相同深度范围内的物体, 无法通过设置深度阈值去除. 在此, 我们利用直通滤波器去除该部分干扰.

假设深度图像素点表示为 $(x, y, d)$ , 其中 $x, y$ 表示深度图像素坐标, $d$ 为深度大小; 深度图的大小为( $w, h$ ), 中心点坐标为 $({x_0}, {y_0})$ .则满足公式(5)的深度图区域, 为重建所需的目标人体区域, 即实现满足重建要求的直通滤波器范围.

$\begin{array}{l}{x_0} - (w/2) \times r \le x \le {x_0} + (w/2) \times 2\\{y_0} - (h/2) \times r \le y \le {y_0} + (h/2) \times 2\end{array}$

(5)

在该范围内的物体将被保留, 在该区域外的物体将被去除, 结果如图2(c)所示, 成功去除了重建场景内的其他物体噪声干扰.

4 实验 4.1 实验设备与环境

(1) 采集设备: Kinect二代体感器

Kinect二代体感器是微软推出的体感周边外设. 该体感器不仅能够获取彩色视频信息, 还能够通过深度相机获取场景、物体的深度信息, 利用这个功能, 可实现人体的三维重建, 其低廉的价格是其能够普及应用的一大优势. 并且其精度也可满足一般消费者需求.

Kinect二代体感器外观如图3. 通体为黑色, 长250 mm, 宽85 mm, 高65 mm, 重1.25 kg. 相对于一代, Kinect二代体感器在深度信息采集、视频清晰度、相机视场等方面都有显著提高.

(2) 采集辅助设备: 三脚架

未避免手持体感仪采集数据时, 由于抖动等带来的误差, 本实验使用三脚架作为辅助设备(见图4). 同时, 也更好地控制体感仪与采集对象的距离, 提高采集效率, 标准化三维数据采集流程. 该三脚架可通过中轴升降装置可将Kinect采集高度扩展到0.5–1.53m, 且手柄可实现360°旋转, 大大扩展了Kinect设备的采集视场, 提高采集范围, 使得Kinect有了更好的适应性. 如下图所示, 体感仪固定在三脚架液压云台上.

(3) 开发环境

利用二代Kinect体感器进行开发时, 它对硬件及操作系统要求较高. 本文在Windows8操作系统下进行程序开发、数据采集处理. 机器配置如下: Intel(R)Core(TM)i5-4570R CPU @2.70 GHz; 内存(RAM)为8.00 GB; 应用程序开发环境为Visual Studio 2012.

(4) 输出设备: 3D打印机

为了更好的观察重建结果, 文采用3D打印机将重建结果进行输出. 3D打印是一种以数字模型为输入, 通过逐层堆叠的方式将模型以实体材料构造打印输出的技术. 由于这种技术与印刷中的打印技术相像, 均是将输入信息通过另一种材料输出的过程, 故而称为3D打印. 但它与印刷技术又大有不同, 印刷中的打印机是用油墨来重现二维的文字、图形图像信息, 而3D打印则是用一定材料以堆叠的形式重现出三维立体模型.

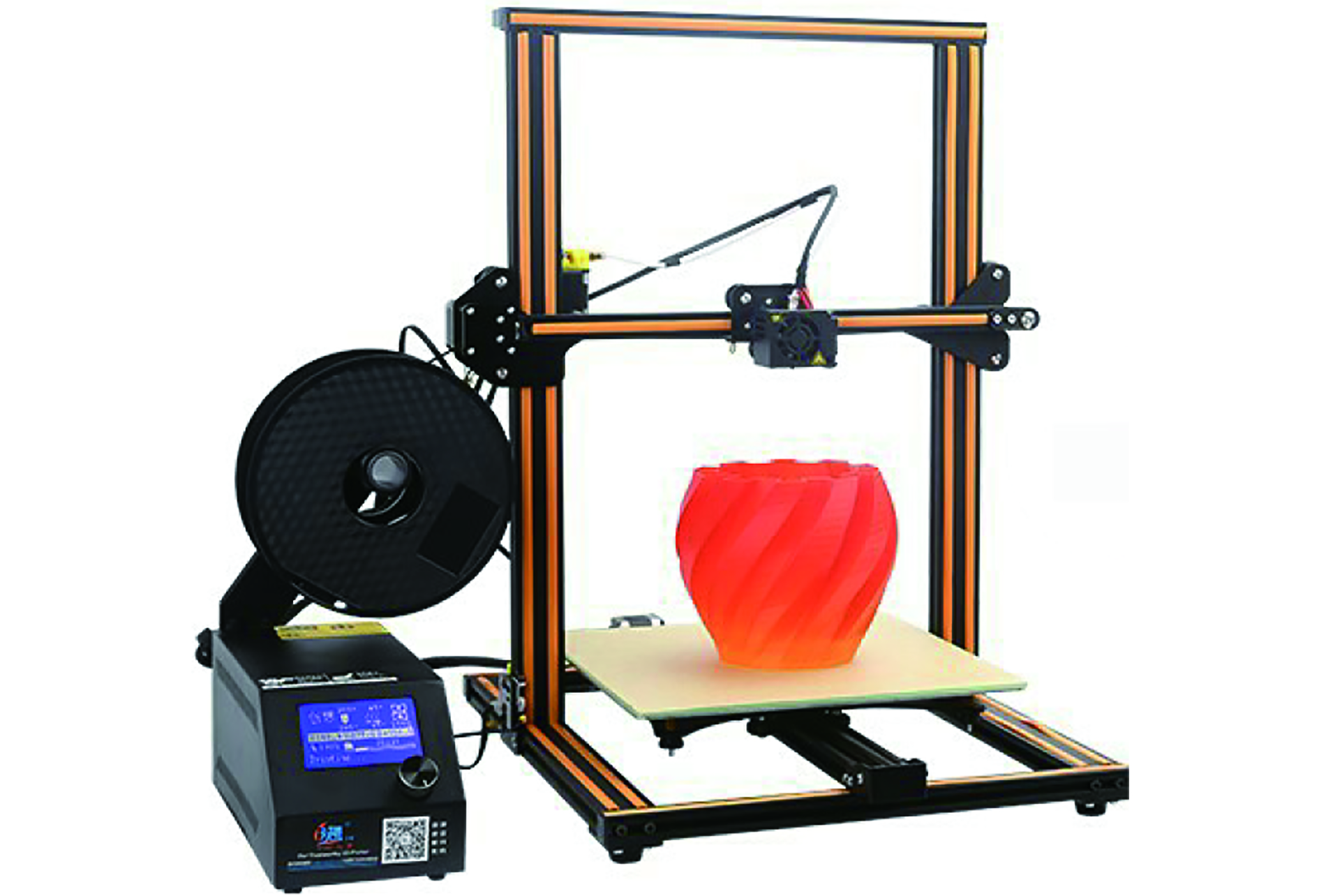

如图5所示, 本文所用打印机型号为创想三维CR-10, 材料为PLA, 使用热熔堆积固化成型技术对模型进行输出, 精度可达0.1 mm.

4.2 实验结果

利用Kinect采集到的深度数据经过转换后, 利用相机姿态统一到同一坐标系下进行晶格化显示集成, 最后经过投影映射为可视化图像, 至此, 三维重建基本实现, 其效果可通过相关软件来查看, 本文使用3DMax来查看实验结果, 即三维重建结果.

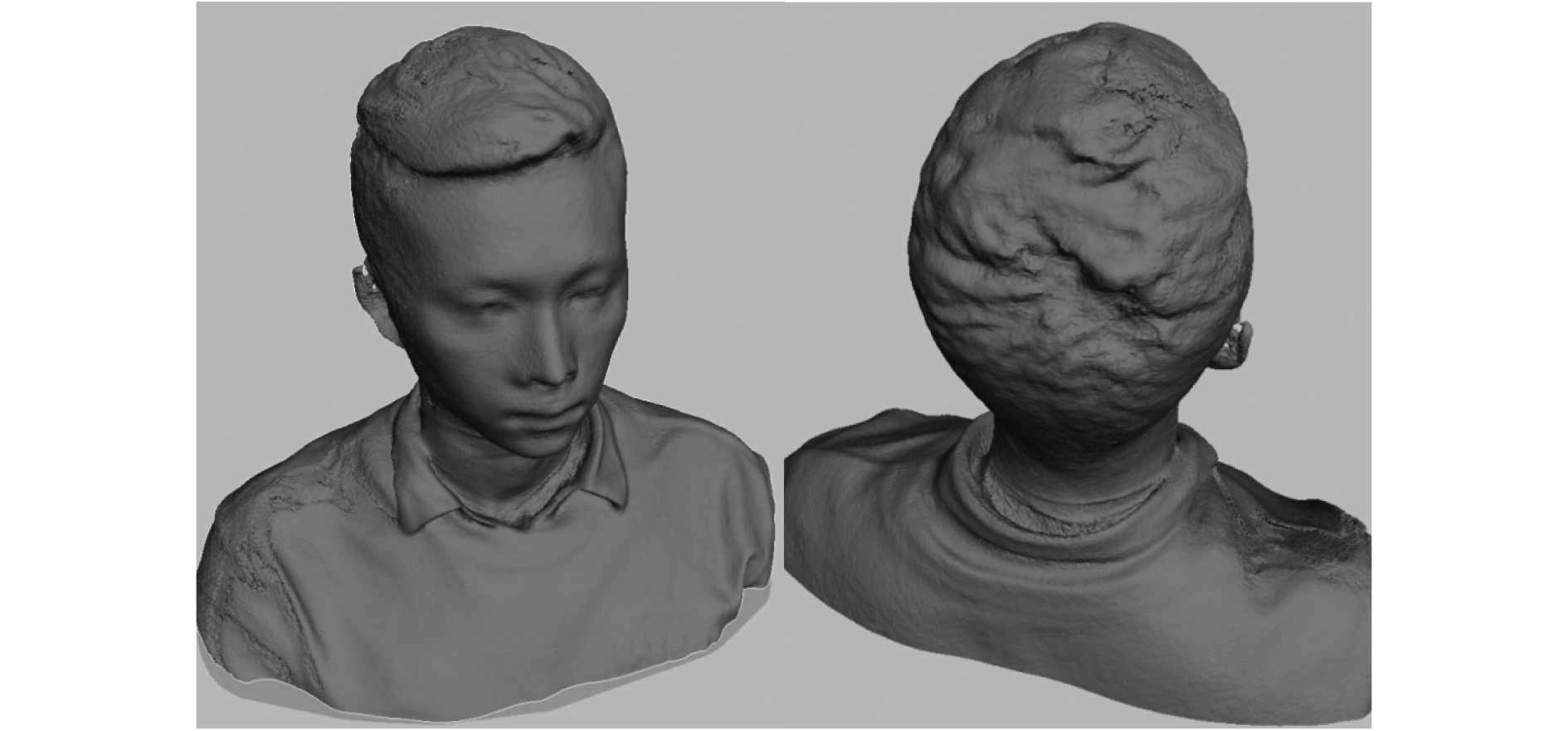

实验在无室外环境光影响的室内进行, 多组实验后将结果通过3DMax可视化. 结果显示人体衣服的褶皱细节丰富生动, 表面光滑平整, 可以区分出衣领等部位; 面部五官中, 鼻子和嘴的重建结果较为稳定, 头发部分无孔洞出现. 整体重建效果较好. 结果如图6、7所示.

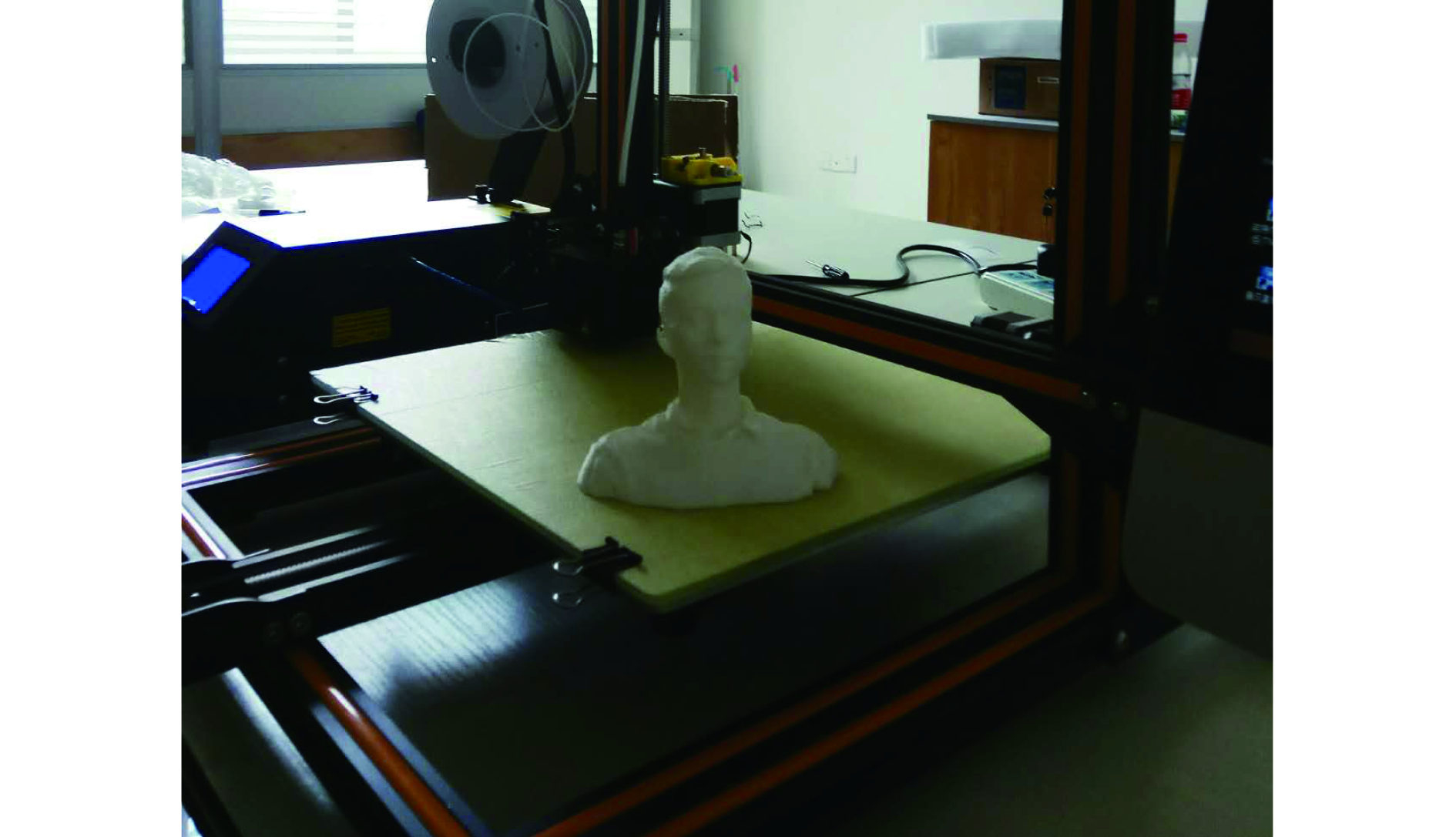

如图8、图9, 使用3D打印技术对模型输出, 衣领、五官及头发等细节展现较好, 能够满足日常3D打印需求.

至此, 本文完成了包括数据采集、数据处理、三维重建、结果输出等的完整人体重建及打印输出流程.

4.3 实验结果评价

本文对人体三维重建的结果采用客观评价与主观评价两种评价方法, 如表1、2所示. 客观评价包括重建设备成本、重建速度、重建精度等指标, 主观评价通过对重建结果视觉感知上的相似性打分, 作为评价指标.

本文重建方法, 使用单台Kinect和三脚架辅助设备完成采集过程, 相对于文献[6–8]中的重建系统中3–4台Kinect设备, 降低了成本, 且增加了系统稳定性. 由于Kinect Fusion采用实时重建, 相比于文献[5]中方法, 重建速度更快. 本文在晶格化显示时采用512晶格, 在保证重建速度的基础上, 也有着很高的重建精度.

在主观评价中, 邀请20位同学, 对以上4个方法重建结果进行打分: 1分表示很不像, 5分表示很像. 对比主观评价, 本文重建结果在视觉感知上较符合被重建人.

5 结语

本文实现了完整的基于Kinect二代体感器的人体扫描、处理、重建、输出方法. 介绍了基于深度数据的实时重建算法, 对处理好的深度数据, 采用数据转换方法, 利用深度相机参数, 将平滑后的深度数据转换. 再利用ICP算法进行顶点集配准, 求解出相机每次的相对位移与转动角度, 实现相机姿态跟踪. 利用得到的相对位移与转动角度, 将每次拍摄到的点集转换到同一全局坐标系下, 利用TSDF算法将点云集成到提前划分好精度及尺寸的体素晶格中, 然后利用投影映射获得可视化的三维立体.

同时, 本文通过对采集场景的去噪优化, 提高了本文方法的环境适应性. 三脚架的使用, 优化了数据采集流程, 消除相机抖动误差, 保证采集视场, 也使得重建过程更加方便快捷. 从实验结果来看, 重建结果较好, 能够满足普通消费者对人体三维重建的基本要求. 最后采用3D打印机将重建结果实体化输出.
