计算机系统应用  2020, Vol. 29 Issue (3): 127-131   PDF
基于Websocket的车联网报警推送系统
李先懿, 郭正光
上海势航网络科技有限公司, 上海 201702
摘要:报警处理是车联网系统中的重要功能. 传统车联网系统一般采用AJAX轮询的方式定时拉取报警信息, 既不能保证报警实时性和准确性, 也给服务器造成压力. 本文设计了一种基于Websocket, Redis等技术的报警实时推送系统, 并对推送性能做了测试和分析. 结果表明: 使用Websocket推送方式处理报警信息, 既提高了报警的实时性和准确性, 又提高了推送的吞吐量, 降低网络流量.
关键词: Websocket    Redis    车联网    报警推送    实时性
Telematics Alarm Pushing System Based on Websocket Protocal
LI Xian-Yi, GUO Zheng-Guang
Shanghai Shihang Network Technology Co. Ltd., Shanghai 201702, China
Abstract: Alarm processing is fundamental function in Telematics System. AJAX pulling is common method in traditional system. But AJAX pulling is not real-time communication, and the server suffers unnecessary requests. In this study, we design a telematics alarm pushing system based on Websocket and Redis. Then, we test this system. The results show that Websocket is an ideal technology for alarm pushing. It improves network throughput, reduces latency and network traffic.
Key words: Websocket     Redis     telematics system     alarm pushing     real-time

1 概述

近年来, 随着电子信息技术、移动通信技术、物联网技术的快速发展, 车联网技术也有长足的进步[1,2]. 与此同时, 物流运输企业和政府监管部门都对车辆安全更加重视. 这也推动了新技术在车联网中的应用. 在车联网系统中, 报警通知和处理是非常重要的功能模块. 按照交通部相关法规及各省交管部门的要求[3], 当车辆发生超速、疲劳驾驶等危险驾驶行为时, 交通部联网联控平台的车联网运营商需要及时收到通知, 针对车辆异常行为进行相应处理. 因此, 报警通知显得尤为重要.

当车辆发生异常报警时, 终端通过socket实时上报到车联网服务器. 服务器需要将报警信息实时通知到用户. 传统BS架构的车联网系统中, 一般通过AJAX轮询[4]的方式拉取报警信息. 这种方式实现简单, 但它的弊端也是显而易见: (1) 轮询是有时间间隔的, 所以报警是有延迟的. 过短的轮询间隔产生大量的无效请求并增大服务器压力. (2) 当用户数量增多时, 轮询会产生大量的网络流量, 增加不必要的带宽损耗, 并导致服务器产生很大并发压力. (3) 当终端数据上报频率高于AJAX轮询频率时, Web客户端还没来得及做一次AJAX请求, 新的报警数据已经覆盖了旧的报警数据, 会造成报警数据丢失. 因此, 需要采用新的技术手段解决车联网系统中海量报警数据推送问题.

近年来, 由于HTML5技术的广泛普及, 主流浏览器对HTML5标准支持更加完善, 客户端和服务器之间的实时数据交换变得更加容易. Websocket是HTML5新标准中的通信机制[5,6], 能够实现稳定全双工实时通信, 具有简洁高效的特点. 在Websocket API中, 浏览器和服务器只需要完成一次握手, 两者之间就可以直接创建持久性的连接, 并进行双向数据传输, 占用的网络带宽较少. 它不需要安装浏览器插件, 所以跨浏览器兼容性更好. 因此, Websocket技术可作为车联网系统中报警推送的理想方案.

2 系统设计

针对上述AJAX问题并考虑到Websocket的优点, 我们设计一套基于Websocket技术的报警推送系统. 该系统主要包含4个模块: 网关、Redis数据库、Websocket推送服务、Websocket客户端及前端页面. 整个系统的架构如图1所示.

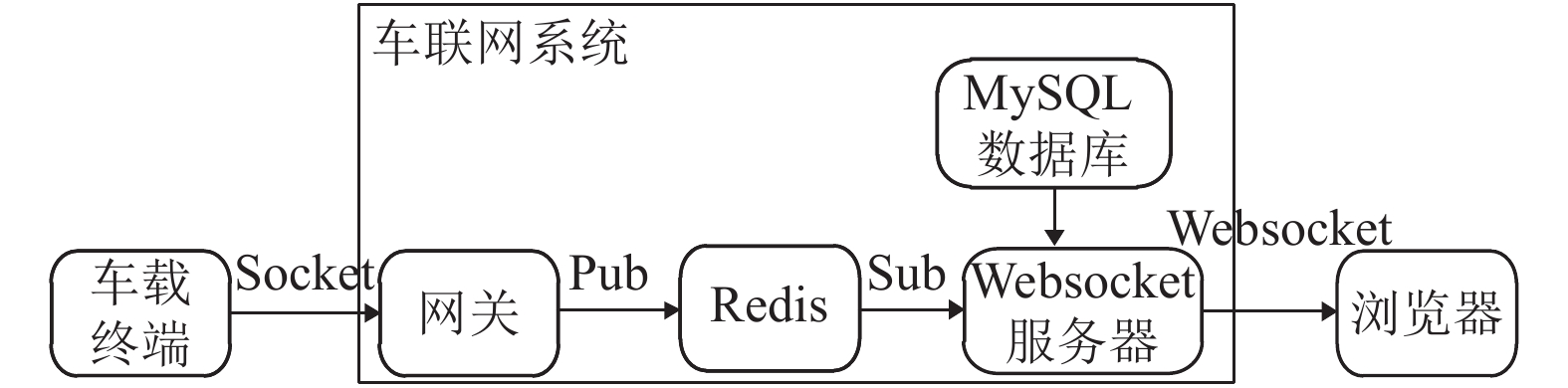

图 1 Websocket报警推送系统架构

在车联网系统中, 终端通过接入网络[7](包括2G/3G/4G等无线移动通信网络或WLAN等网络)按照《道路运输车辆卫星定位系统北斗兼容车载终端通讯协议技术规范》(简称JT/T 808)协议[8]上报定位数据、报警数据和其它附加数据. 网关模块负责维持与众多终端的socket长连接, 接收终端上报的数据, 解析数据并写入数据库. 根据上报数据的类型不同, 一些数据写入关系型数据库以便长期持久化. 这些历史数据将用于车辆轨迹查询、行程分析、报警统计等功能. 另外一些需要实时查询和推送的数据写入Redis缓存数据库. 网关通过两种方式写入Redis: 通过set/hset方式写入Redis以便其它模块查询实时数据; 通过发布模式(publish)写入Redis以便实时通知其它模块.

Redis是一个开源的内存数据结构存储系统, 它可以用作数据库、缓存和消息中间件[9]. Redis的所有数据均位于服务器的主内存中, 因此读写速度非常快. 每秒可以执行10万次以上的写入操作. Redis的发布订阅模式实现了一个简单的消息队列的功能. 引入Redis的目的在于: (1) 降低网关与后续Websocket推送服务间的耦合, 从而保障网关的稳定性. 即使网络异常导致Websocket推送服务产生积压或阻塞, 也不会影响网关与终端的正常通信, 不会影响数据写入关系型数据库. (2) 当多个程序订阅Redis消息时, 数据可以在系统内不同模块间实时分发, 实现数据同步. (3) Redis本身也承担缓存的作用, 可以直接在Redis里查询所有车辆的最新一次位置信息、报警状态.

Websocket推送服务主要承担权限判断、Websocket推送、推送统计等功能. 它从Redis订阅了报警频道(channel). 当有报警信息从Redis推送过来, 它提取报警内容以及该报警对应的车辆信息、终端信息, 然后从数据库查询用户与车辆的对应关系, 判断是否需要将本条报警信息推送给用户. 由此可以做到报警推送与用户权限绑定, 具有查看车辆权限的用户才会收到报警推送. 另外, 可也根据用户喜好设置, 过滤特定类型的报警推送, 只推送用户关注的报警类型.

Web前端采用Socket.io的js库. Socket.io是一个跨浏览器、支持Websocket实时通讯的js库[10]. 它支持实时、双向、基于事件的数据通信, 可在不同平台、浏览器、设备上工作. Socket.io除了支持Websocket通讯协议外, 还支持许多种轮询(Polling)机制以及其它实时通信方式, 并封装成了通用的接口. Socket.io能够根据浏览器对通讯机制的支持情况自动从Websocket, Adobe Flash Socket, AJAX long pulling, AJAX multipart streaming, Forever IFrame, JSONP polling中选择最佳的方式来实现网络实时应用. 这样前端开发Websocket变得更简单.

3 系统实现

整个车联网系统的网关和后端使用Java语言开发, Web前端基于vue.js框架开发.

车联网平台接入的终端较多, 在线的终端可能数以万计. 这些终端通过TCP长链接与平台通信. 因此需要一个性能强大的网络连接库. 本系统网关部分采用Netty库处理socket连接和数据收发. Netty是一个基于Java NIO的客户端/服务器网络应用框架[11]. 它隐藏背后复杂的网络操作, 提供一个易于使用的API框架.

Netty框架的一大亮点是基于EventLoop的高效线程模型. 它是一个高性能、异步事件驱动的NIO框架, 所有IO操作都是异步非阻塞的. 高性能的Netty可以处理数万终端的连接和数据收发.

Netty通过bind()方法监听9300端口, 等待终端连接. 当终端上报数据时, 继承自ChannelInboundHandlerAdapter的GatewayHandler类的channelRead方法接收数据并解析报警. 然后通过jedis的publish方法发布报警到Redis里面. 核心代码如下:

ServerBootstrap b = new ServerBootstrap();

b. group(bossGroup, workerGroup)

. channel(NioServerSocketChannel. class)

. childHandler(new ChannelInitializer<SocketChannel>() {

@Override

public void initChannel(SocketChannel ch) throws Exception {

   ch. pipeline(). addLast(new GatewayHandler());

}

});

//网关监听9300端口

ChannelFuture f=b. bind(9300). sync();

f. channel(). closeFuture(). sync();

//网关将报警发布到redis

jedis. publish("channel _alarm", alarm);

在本系统中, Redis既用作了缓存数据库, 也充当了消息队列. Redis服务器采用了6个Redis节点集群的方式部署, 包括3个主节点, 3个从节点. 这样可以做到自动分配数据到不同的节点上, 提高了性能. 部分节点失效的情况下还能够继续提供服务, 提高了系统的高可用性.

Websocket推送服务采用开源netty-socketio方案( https://github.com/mrniko/netty-socketio). 它是Socket. io服务器端的一个基于Netty框架的Java实现. 它功能非常强大, 简单易用, 稳定可靠.

Netty-socketio推送服务的ConnectListener监听了Websocket连接事件. 当用户通过浏览器登录本系统, 服务端会收到一个唯一标识(UUID). Clients集合保存了所有已登录用户的标识. 当终端上报一条报警数据后, 程序从数据库查询该报警对应的车辆, 再根据车辆和用户的关系, 查找到该报警需要通知的一个或多个用户. 如果用户的个人设置里配置了接收报警推送, 则从clients集合里查找到该用户对应的Websocket连接, 将该报警通过此连接推送到web前端. Websocket推送服务核心代码如下:

//保存所有已登录用户建立的Websocket连接标识

List<UUID> clients=new ArrayList<UUID>();

//配置websocket

Configuration conf=new Configuration();

conf. setPort(9092);

conf. setBossThreads(128);

conf. setWorkerThreads(128);

conf. setUseLinuxNativeEpoll(true); //epoll性能更高

SocketIOServer server=new SocketIOServer(conf);

ConnectListener listener=new ConnectListener() {

  @Override

  public void onConnect(SocketIOClient client) {

  //用户登录系统, 建立websocket连接

  clients. add(client. getSessionId());

  }

};

server. addConnectListener(listener);

server. start();

//向Web前端推送报警

socket. sendEvent(topic, alarm);

前端引入socket.io.js监听Websocket事件, 例如建立连接、断开连接、收到数据等事件[12]. 当收到报警时, js解析报警内容, 将结果展示在web界面. 核心代码如下所示:

// 建立连接

var socket=io. connect(’http://192.168.0.2:9092’);

// 监听message

socket. on(’message’, function (data) {

  var html=document. createElement(’p’)

  html. innerHTML=’车牌为: ’+data. vehicle+’的车辆发生了类型为’+data.alarm+’的报警, 请及时处理’;

  document. getElementById(’content’). appendChild(html);

});

整个前端页面包含了一套完整的车联网平台, 包括车辆监控、轨迹回放、报警处理、指令下发、报表查询等功能. 报警推送只是其中一个模块. 当前端收到报警推送时, 通过弹框和播放声音等方式明显提示用户. 车辆监控、报警处理、报表查询等功能也会同步刷新报警数据.

4 系统测试与分析

系统测试环境如下: 服务器硬件配置为16核, 8 GB内存. 服务器操作系统为Centos 7. Java使用Oracle JDK1.8.0_171. Web服务器使用Tomcat 8.5.32. Redis版本为4.0.10. Netty-socketio版本为1.7.13. 客户端环境为Windows 10操作系统, 浏览器为支持Websocket的Google Chrome 67.0.3396.99.

我们定义报警的延迟为: 从终端产生报警的时间到用户浏览器收到报警的时间差. 严格测试报警延迟, 需要先将终端和用户电脑校时. 这里我们使用模拟终端巧妙回避校时的问题. 模拟终端是一个可运行在Windows上的程序. 它模拟了车载终端的数据采集、网络数据收发逻辑. 将模拟终端和浏览器运行在同一台Windows电脑上, 比较终端产生报警的时间戳和浏览接收到报警的时间戳, 即可计算出报警推送的延迟.

使用图2所示模拟终端发送测试数据. 通过模拟终端数据发送时间和Chrome开发者工具控制台日志输出时间可以计算报警延迟. 每秒推送一次报警, 共推送100条报警数据, 从终端上传报警数据到浏览器收到报警推送的时间延迟平均值为8 ms. 传统AJAX轮询间隔大约是10到30 s. 可见报警实时性大大提高.

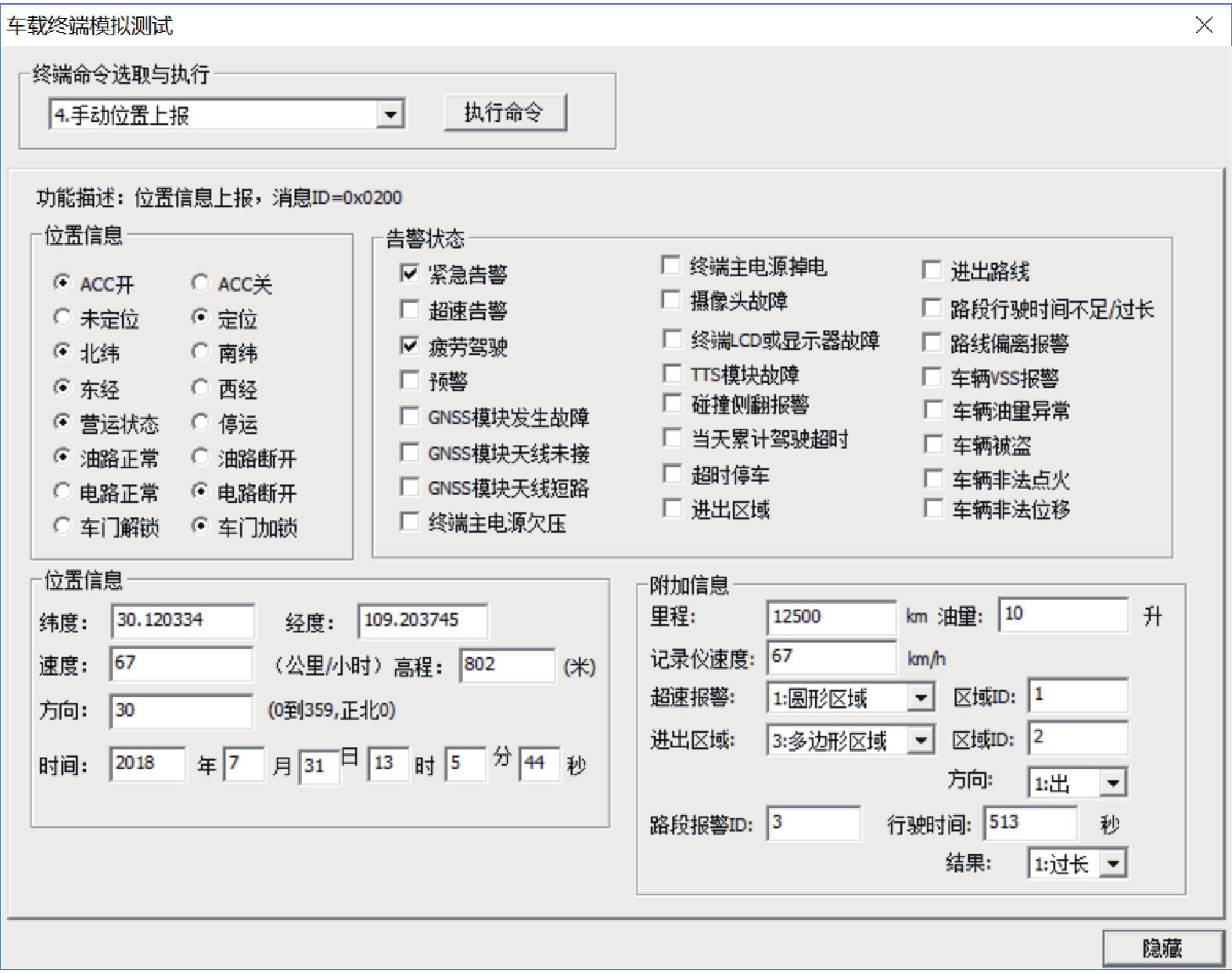

图 2 模拟终端报警配置界面

采用开源工具apache jmeter对netty-socketio服务器作了压力测试. Jmeter的Websocket Sampler插件可以模拟Websocket并发连接. 在每个并发连接数下, 推送100条数据, 取推送延迟的平均值. 测试结果如图3所示. 结果表明, 随着Websocket并发连接数增长, 推送延迟并未出现大幅度增长, 而是在7.5 ms左右波动. 这也反映出netty-socketio的高并发、低延迟特性.

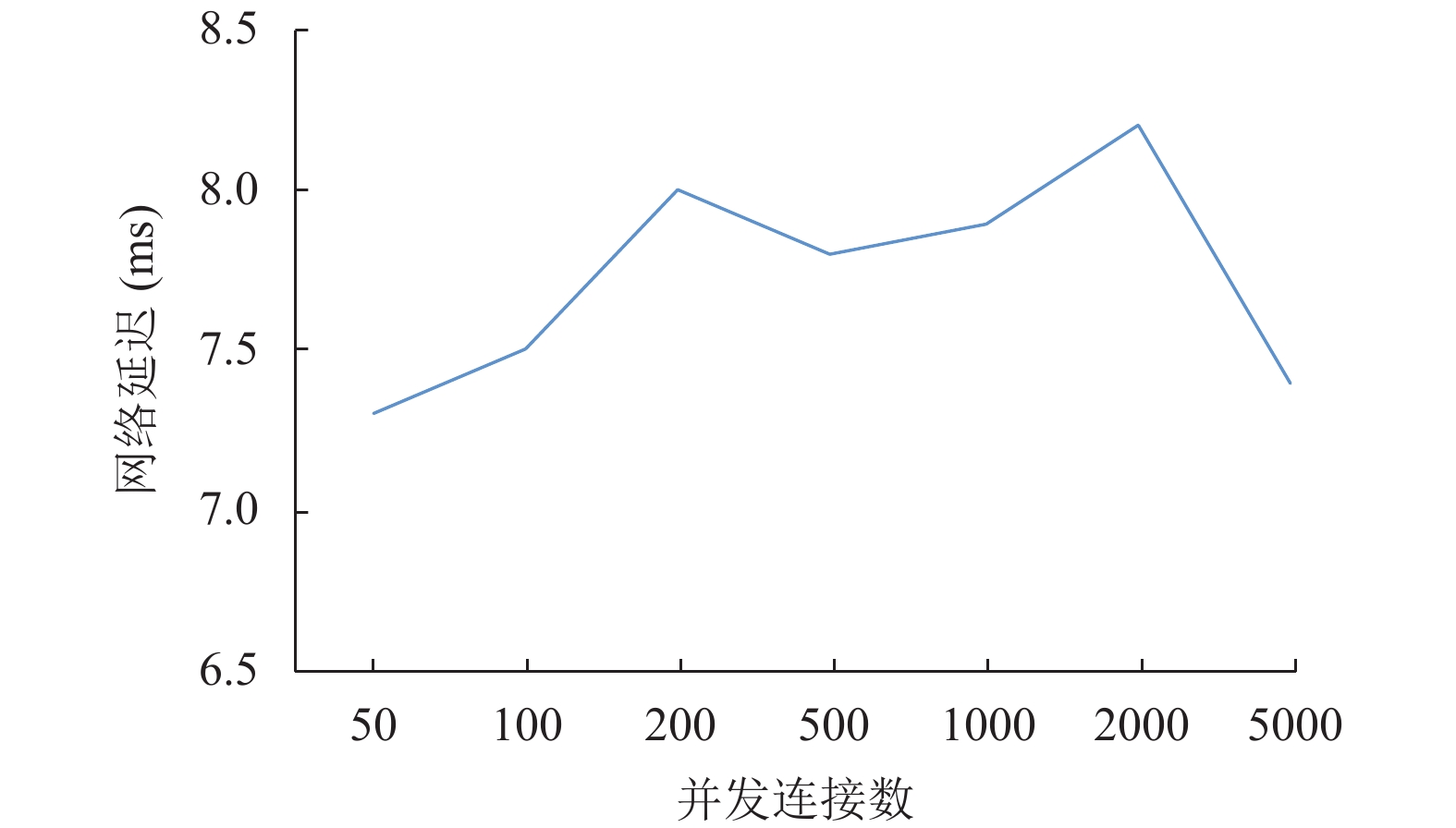

图 3 Websocket推送延迟与并发连接数曲线

把模拟终端的数据上报时间间隔设定成1 s, 连续发送1000条报警数据. 浏览器控制台输出数据表明接收到1000条报警. 这说明Websocket并未丢失任何一条数据, 不会出现AJAX方式的报警覆盖问题, 报警推送的准确性得到保证.

通过Chrome浏览器开发者工具查看网络连接, 当页面加载时, 服务响应的HTTP头信息中包含了这两项: Connection: Upgrade和Upgrade: Websocket, 可知客户端和服务器在握手期间从HTTP协议升级为Websocket协议. 之后Websocket一直保持长连接. 而AJAX轮询时, 每次建立HTTP连接, 都要发送HTTP报头等信息. 通过wireshark抓包软件可知, 通常一次HTTP请求和响应, 需要发送大约570 B的HTTP头部信息[5]. 这个HTTP报头甚至比消息本身还要大. 而使用Websocket的额外开销只有2 B, 建立连接之后便可以二进制帧格式传输纯数据. 我们假定一次报警的数据为50 B. 通过AJAX方式拉取1000条报警生产的网络流量为: (570+50)×1000=620 000 B. 而通过Websocket传输的网络流量为(2+50)×1000=52 000 B. AJAX方式产生的网络流量是Websocket网络流量的11倍. 当报警推送量大后, Websocket比AJAX轮询节省大量的网络流量.

由于主流的浏览器已经支持Websocket, 前端socket.io.js也具有较好的自适应性, 所以整个系统具有较好的浏览器兼容性. 经过测试, 报警推送功能在最新版的Chrome, Firefox, IE11等常用浏览器上均能正常工作并具有较好的性能.

本系统已经在生产环境中使用. 该平台包含4.5万台入网终端, 其中大约2.1万在线终端. 日均产生报警数据750万条左右. 平均每秒钟推送86条报警. 服务器的CPU、内存和网络均保持较低压力状态. 客户端Chrome浏览器的CPU和内存占用保持平稳, 说明浏览器能承受如此大量的报警推送. 系统已经稳定运行数月, 证明这是一套可用于生产环境的稳定系统.

5 结束语

根据车联网的特定业务场景, 设计了一种基于Websocket技术的车联网报警推送系统. 对比AJAX轮询技术和Websocket技术可知, 使用Websocket方案以后, 大大降低报警的推送延迟, 提高了报警推送的吞吐量, 保证报警信息及时准确地推送到客户. 随着HTML5技术的普及, Websocket将逐渐成为Web实时通信的主流技术.

本文介绍的方案解决了报警实时性和准确性等问题. 但是当数万终端每天产生750万报警数据时, 如何让用户方便查看并处理海量报警成了新的问题. 报警聚合和报警联动将是后续研究的方向.
