自第一颗人造卫星进入太空以来, 航天技术取得了迅猛的发展, 现已广泛应用于国民生活的方方面面. 我国经过40多年的艰苦努力, 在航天方面取得了一系列重大成就. 随着计算机模块运算能力的提升和任务的增多, 计算机模块应用程序呈现出多样化和复杂化的发展趋势. 快速迭代的软件需求, 要求设计一种计算机模块引导软件(以下简称引导软件), 使其能够对应用程序进行重构和引导等, 并且为适应复杂的空间环境, 需要采用一定措施保证其高可靠性.

本文针对上述问题, 设计与实现了一种基于SPARC架构的高可靠引导软件. 该引导软件的主要功能如下:

1) 自检功能, 确保引导软件本身正确.

2) 硬件检测功能, 确保硬件状态正确.

3) 三冗余架构、反弹墙、EDAC保护等多种高可靠性措施, 确保软件的正确运行.

4) 重构功能, 便于不同应用程序的在线固化, 缩短研发周期.

5) 多种引导方式, 便于对应用程序的调试.

1 硬件环境概述 1.1 计算机模块与调试环境

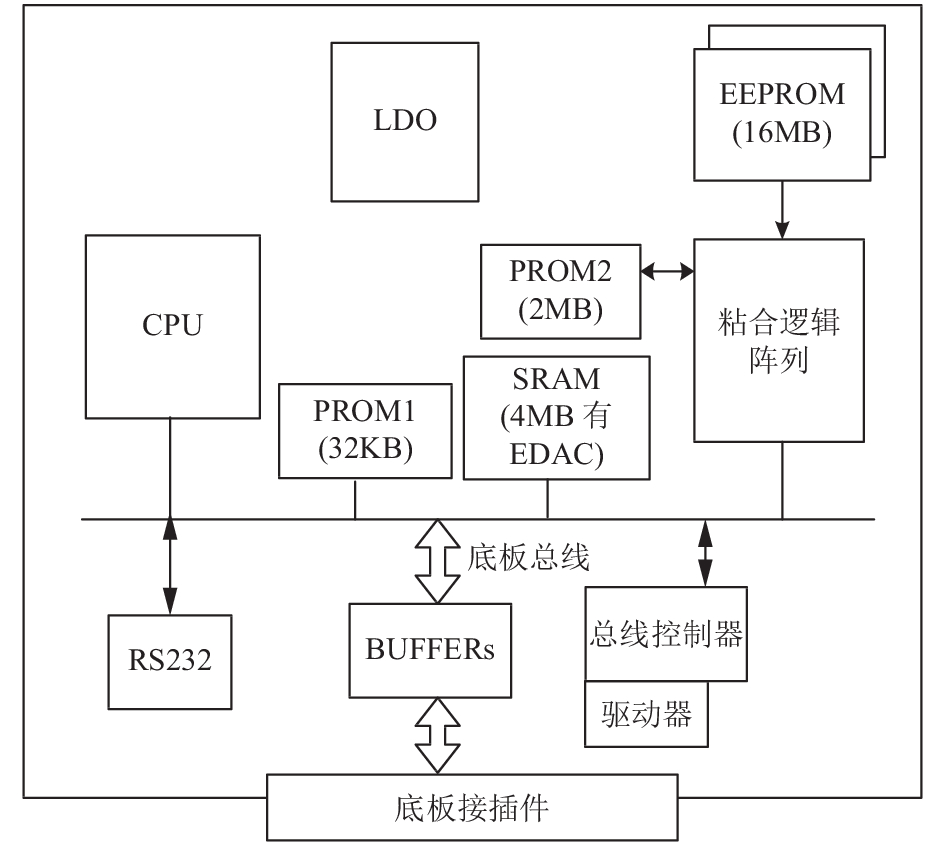

本实验所用的计算机模块原理框图如图1所示, CPU使用基于SPARC架构的AT697F, 主要包含RAM、PROM、EEPROM三种存储芯片, RAM是计算机模块的内存区域, 引导软件烧写于PROM1(实验过程中由EEPROM代替)中, 自动引导的应用程序(以下简称应用程序)烧写于PROM2(实验过程中由EEPROM代替)中, 可重构的应用程序(以下简称重构程序)固化于EEPROM中.

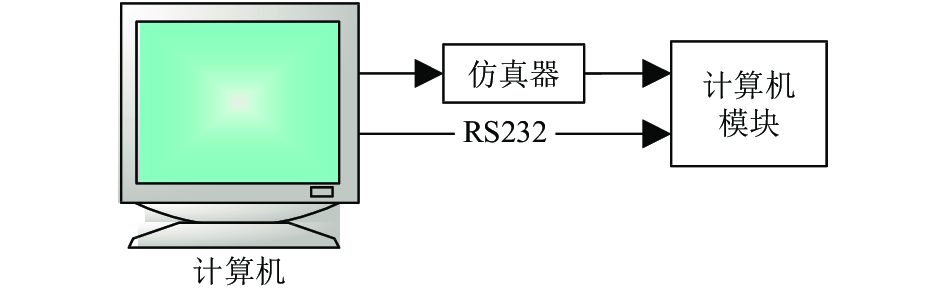

计算机模块通过RS232与外界通信. 计算机模块与计算机的通信示意图如图2所示, 计算机使用调试环境VDS通过仿真器LEON将引导软件下载到计算机模块中, 计算机中的地面服务程序(界面见图10)通过RS232串口与计算机模块进行通信.

1.2 CPU简介

该实验采用的CPU是Atmel公司的AT697F. AT697F基于SPARC V8架构设计, 采用RISC精简指令集, 具有8个寄存器堆窗口、5级流水线, 使用容错设计技术, 具有软件可控的省电工作模式, 是一种高性能低功耗的32位嵌入式处理器.

AT697F主频最高可达100MHz, 定点运算性能86MIPS, 浮点运算性能23MFLOPS. 正常工作温度范围广, 抗辐射能力强. 该CPU的各项指标能够满足卫星在轨运行期间的各项性能要求.

1.3 计算机模块存储空间

AT697F具有32根地址总线, 可寻址4 GB的地址空间. 该计算机模块采用统一编址方式, 地址空间分配如表1所示.

2 引导软件设计方案 2.1 引导软件的模块划分

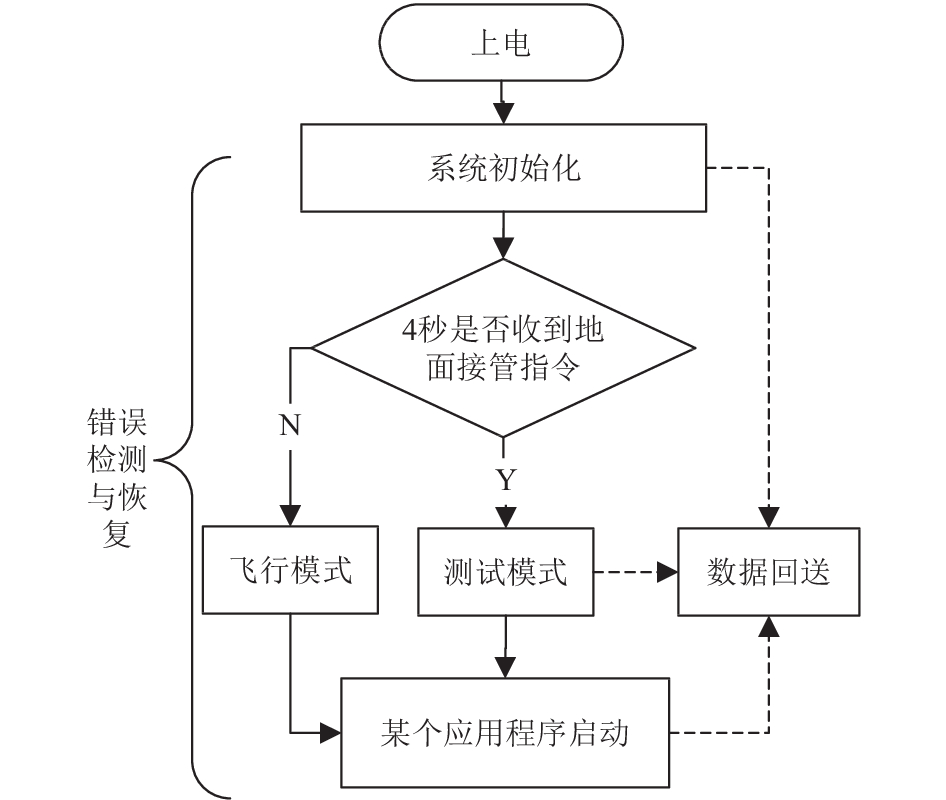

本引导软件的设计方案如图3所示, 主要分为6个模块.

系统初始化模块用于系统初始化和引导程序的搬移和跳转. 系统初始化主要包括CPU、外围器件, 陷阱/中断、堆栈等的初始化. 引导程序的搬移和跳转用于引导程序自身的转移.

系统初始化完成后, 引导软件等待4 s, 若4 s内未收到地面接管指令则进入飞行模式模块, 否则进入测试模式模块. 飞行模式模块是系统的自动管理模块, 它根据引导标志自动完成应用程序或重构程序的引导; 测试模式模块根据地面指令执行相应操作, 如重构程序上注、固化等, 并最终引导一个应用程序的启动.

数据回送模块用于引导程序运行过程中状态的回送, 如重构程序校验和的回送等.

错误检测与恢复主要包括RAM正确性检测、程序比特位正确性检测、系统运行正确性检测和重构程序三冗余架构设计等, 若检测到错误, 则尝试进行恢复.

本文主要对系统初始化、飞行模式、测试模式和错误检测与恢复4个模块进行论述.

2.2 引导软件的目录结构

该引导软件主要由trap.s、setup.s、xxmain.c等3个文件组成, trap.s主要用于设置陷阱表和中断临界区, setup.s主要包含初始化和错误检测与恢复两个模块, xxmain.c完成引导软件的引导测试功能, 即完成飞行模式、测试模式和程序启动三个模块.

3 引导软件的实现 3.1 系统初始化

系统初始化主要包括硬件初始化和引导程序的搬移和跳转.

3.1.1 硬件初始化

AT697F共有8个全局通用寄存器和8个寄存器窗口, 每个寄存器窗口对应一组通用寄存器. 初始化时对上述通用寄存器全部清0, 对控制寄存器进行配置, 主要配置当前寄存器窗口、无效窗口、cache、内存等.

中断是现代处理器的重要组成部分, 本引导软件在系统初始化时完成对中断的配置. 中断服务函数在xxmain.c中完成, 临界区的进入/退出和中断向量表在trap.s中, 中断配置在setup.s中完成.

AT697F的中断控制在多个寄存器中完成. 主要是设置中断屏蔽级别PSR.pil为0, 设置异常基址标志寄存器TBR为中断向量表的入口地址, 其它与中断相关的寄存器如中断级别/屏蔽寄存器等都设为0. 当程序跳转至主函数前置PSR.ET为1, 打开中断.

因AT697F共有8个寄存器窗口, 故需为每个窗口设置一个堆栈, 该引导软件的堆栈栈底位于SRAM 的 0x400f0000 处, 代码为:

PROVIDE (__stack = 0x400f0000);

每个窗口对应一段栈空间, 栈指针%sp向下增长.

3.1.2 引导程序的搬移和跳转

引导程序固化于PROM中, 运行时将自身搬移到RAM中, 自检正确后跳转至引导软件的main主函数.

3.2 错误检测与恢复

因太空复杂的环境对程序的正确运行构成极大威胁, 本引导软件为保证程序的正确运行采取如下高可靠性措施, 在文件setup.s中主要完成RAM正确性检测, EDAC保护, 反弹墙保护, 看门狗保护等; 在文件xxmain.c中主要完成三冗余架构设计. 其中RAM正确性检测属于硬件正确性检测, EDAC保护属于比特位正确性检测与恢复, 反弹墙保护、看门狗保护属于系统运行正确性检测, 三冗余架构属于错误检测与错误恢复, 将在3.4.2节论述.

1) RAM错误检测

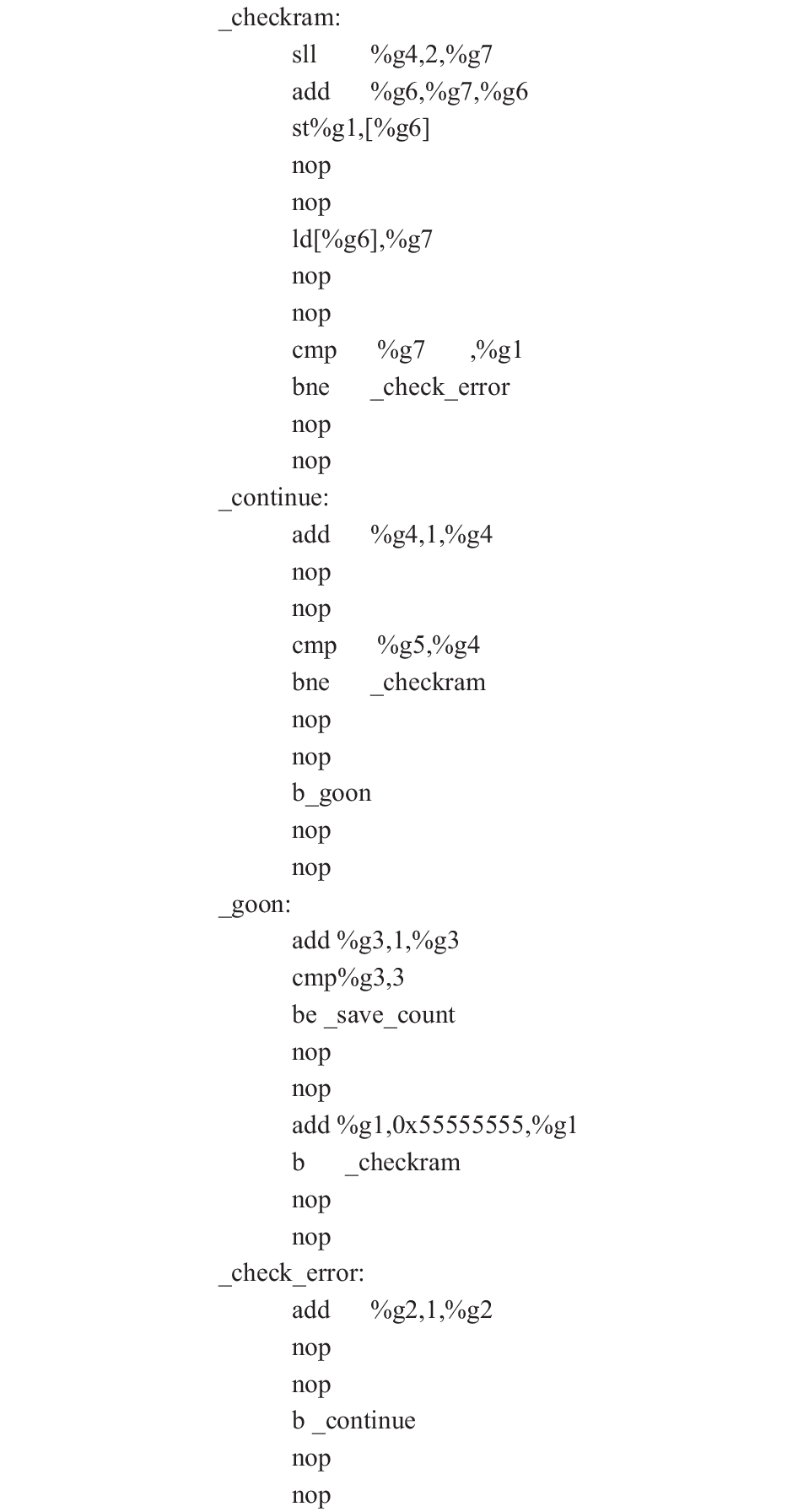

RAM的起始地址是0x40000000, 错误检测的方法是在RAM的地址空间中, 依次向每个字中写入0x0并读出, 检测读出的数据是否出现错误, 若出现错误则将错误计数加1. 当上述检测完成后, 分别将0x0替换为0x55555555、0xaaaaaaaa和0xffffffff重复上述检测. 最后将错误计数值存入地址0x40000000处. 当引导软件进入main函数后将错误计数值返回给地面服务程序. 检测SRAM的代码如图4所示, 进入_checkram 前 %g1~%g4为0, %g2进行错误计数, %5为RAM的大小, %g6为RAM的起始地址.

2) 引导软件自检

引导软件无错误是其正确执行其它功能的前提, 当RAM自检正确后, 引导软件将被转移到起始地址为SADDR的RAM中, 计算其校验和, 若校验和正确则认为引导软件没有错误.

3) 反弹墙保护

反弹墙的目的在于保证程序非法运行时, 能够跳转到指定的异常处理函数. 本软件添加反弹墙的方法是在未使用的区域填入“nop”和跳转到0地址的指令, 这些区域包括ROM、EEPROM、RAM中未使用的所有区域. 若程序运行中跳入非法地址, 则软件复位.

4) EDAC保护

EDAC(error detection and correction)采用海明码, 能够纠正一位错, 检测两位及多位错误, 对于受保护的RAM区域, 任何一条指令的读取或数据的读写都将经过EDAC检测, 对于一位可纠正错, 错误将在CPU内部纠正, 对于两位不可纠正错, 将产生instruction_access_exception或data_access_exception陷阱.

本引导软件主要对RAM进行EDAC保护. 软件初始化时, 开启全RAM区域EDAC保护, 软件运行过程中, 为了防止比特位的错误累积, 定期对RAM中的所有数据进行读写, 若出现多位错误则进入中断服务函数, 中断服务函数将错误发回给地面, 引导软件自动复位.

5) 看门狗

看门狗是防止程序跑飞的有效手段, 在该引导软件中, 引导软件必须定期喂狗, 否则引导软件将复位.

3.3 飞行模式

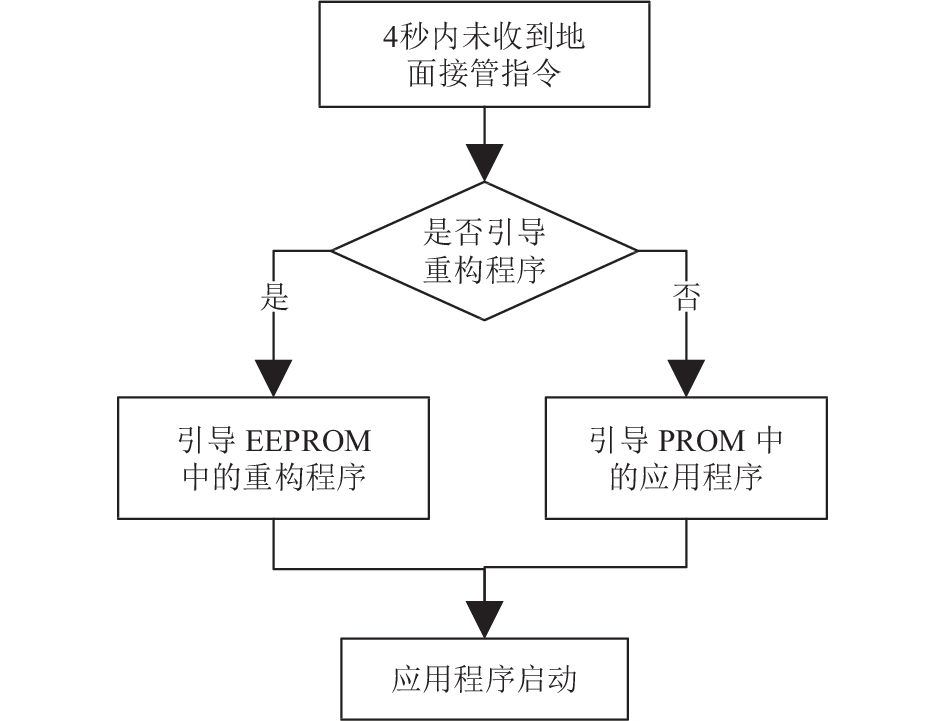

系统自动进入飞行模式后, 对引导标志进行检测, 若导标志不是引导EEPROM中的重构程序, 则引导程序将PROM中的应用程序复制到起始地址为SADDR的RAM中, 然后启动应用程序的运行; 若引导标识是引导EEPROM中的重构程序, 则引导程序则按照3.4.2节中重构程序引导的方式启动重构程序的运行. 飞行模式的流程图如图5所示.

3.4 测试模式 3.4.1 地面指令

地面指令通过地面服务程序以帧的形式下发到计算机模块, 该计算机模块中的帧分为指令帧、数据帧和应答帧. 指令帧用于计算机模块的控制与测试, 数据帧用于重构程序的上注, 应答帧用于计算机模块状态的回送. 数据的发送往往伴随着封装成帧和帧的重组. 在计算机模块上对帧的处理主要是帧重组和帧解析.

1) 帧重组

帧重组在串口UART的中断服务函数中进行. 当收到一个字节的数据时产生UART中断, 经中断切换进入中断服务函数. 因数据的发送具有连续性, 进入串口中断服务函数后连续判断UART状态寄存器的dr位是否为1, 若此位为1, 则表示在UART的接收保持寄存器中已经有可读的新数据, 串口服务程序读取UART数据寄存器中的一字节数据, 并根据帧协议将接收到的数据组装成帧.

2) 帧解析

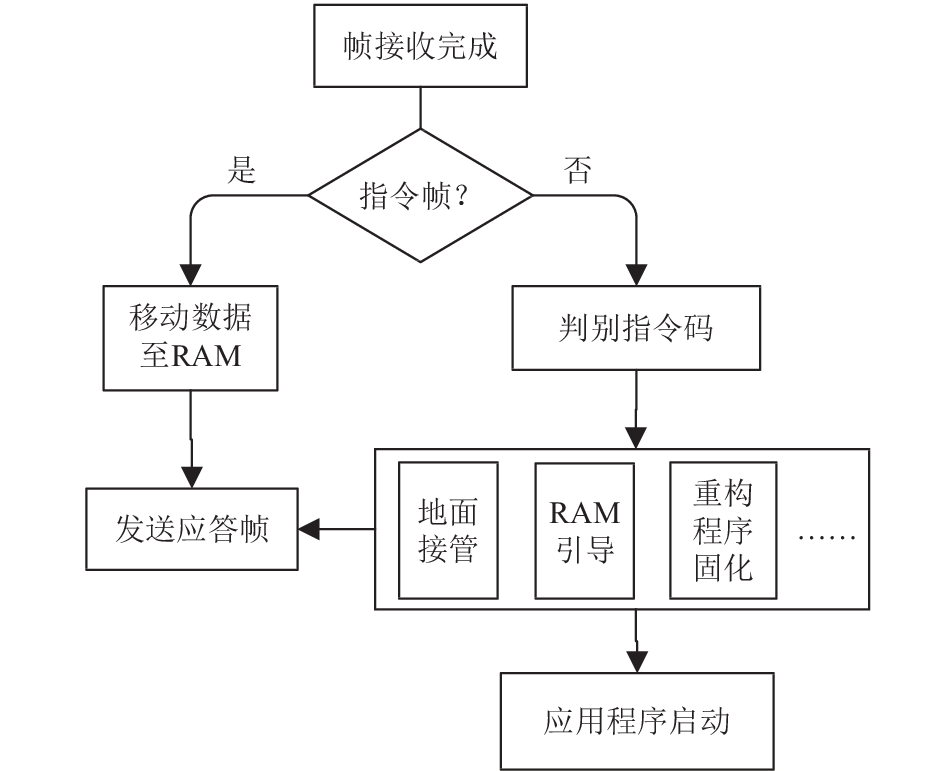

帧的解析在函数cmdAnalysis中进行. 该函数对于一个帧的解析流程如图6所示. 若收到的帧是数据帧, 则使用io_copy函数将数据(不包含帧头、帧尾, 帧长度等与帧有关的数据)转移到首地址为FRM_BUF_ADDR的RAM中, 数据复制完成后, 计算校验和, 并将其回送至地面服务程序; 若收到的帧是指令帧, 则根据指令码选择相应的操作, 如地面接管、软件上注、重构程序固化、RAM引导等.

3.4.2 重构程序的三冗余架构与引导

该引导软件的一个重要功能是重构程序的在线固化功能. 本引导软件将重构程序分三份固化于EEPROM中, 并分别计算校验和, 将校验和发送回地面服务程序.

根据3.4.1节对数据帧的论述, 当重构程序存放于RAM中, 且地面收到正确的校验和后, 地面服务程序可以发送重构程序固化指令, 开始重构程序的固化. 重构程序的固化使用FPGA托管方式进行. 重构程序共固化三份, 首地址分别是RADDR1、RADDR2、RADDR3, 固化完成后分别计算校验和, 并将校验和返回给地面服务程序, 若应答帧返回的三个校验和与重构程序的校验和相同, 则重构程序固化成功, 此时地面服务程序可以向计算机模块发送重构程序引导指令.

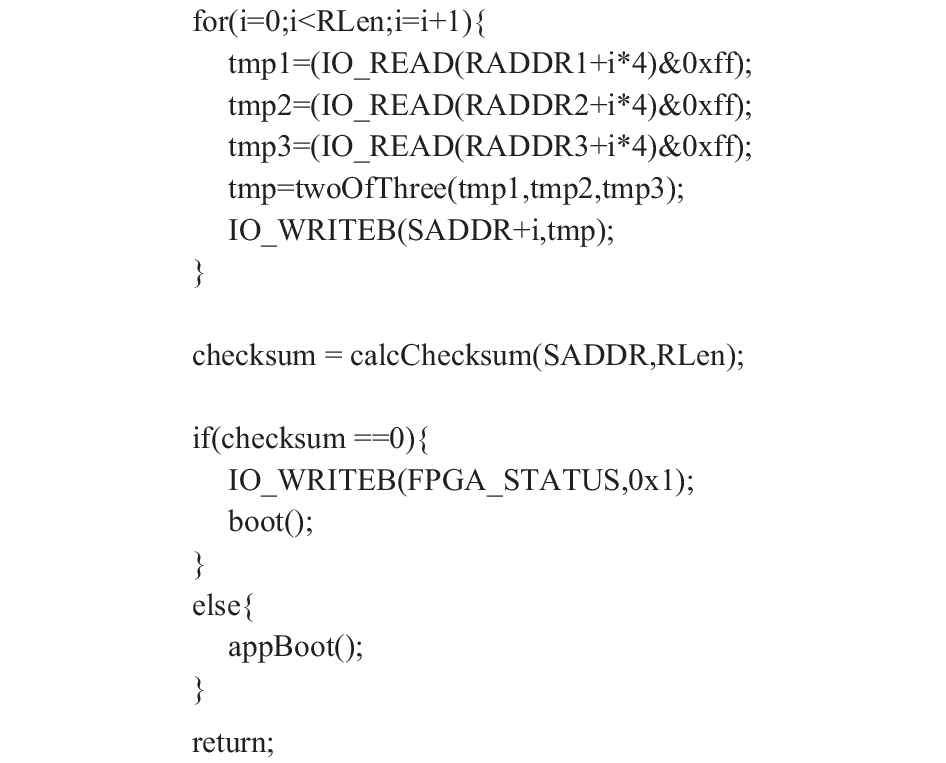

计算机模块收到重构程序引导指令后, 分别将这三份程序按字节取出, 进行三取二操作, 将所得的结果移动到RAM中起始地址SADDR处. 当程序搬运完毕, 计算RAM中该程序的校验和, 若校验和正确, 则启动重构程序的运行, 否则启动原应用程序. 重构程序启动的核心代码如图7所示.

4 实验结果

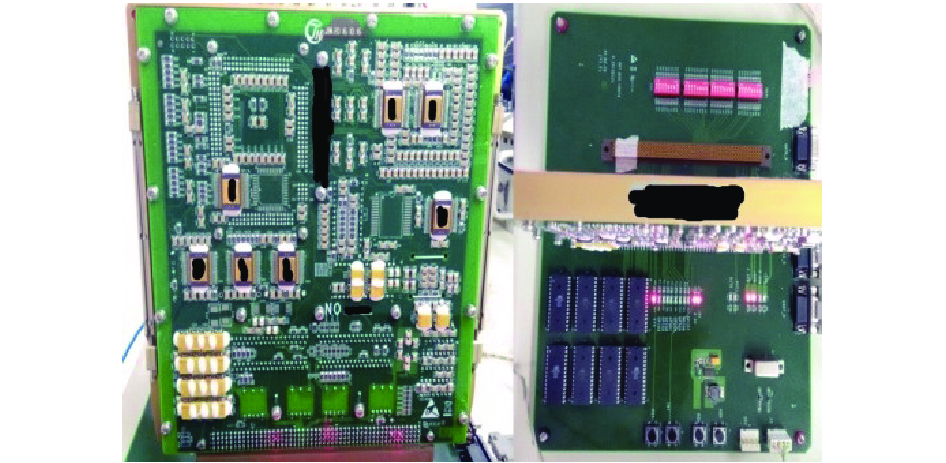

本实验中计算机模块固定在板卡基座上, 实物如图8所示, 图8左边是计算机模块的正视图, 右边是计算机模块的俯视图. 在试验中使用EEPROM代替PROM, 地面服务程序的界面如图10所示.

4.1 引导软件的自动引导

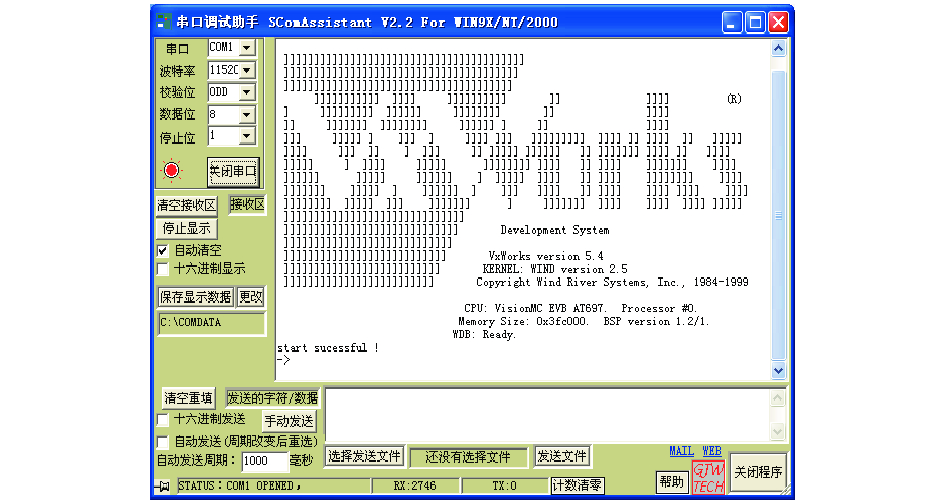

在tornado中建立VxWorks应用程序, 并添加printf打印函数, 设置引导标识, 重启计算机模块, 则可以在串口调试助手中看到如图9的结果.

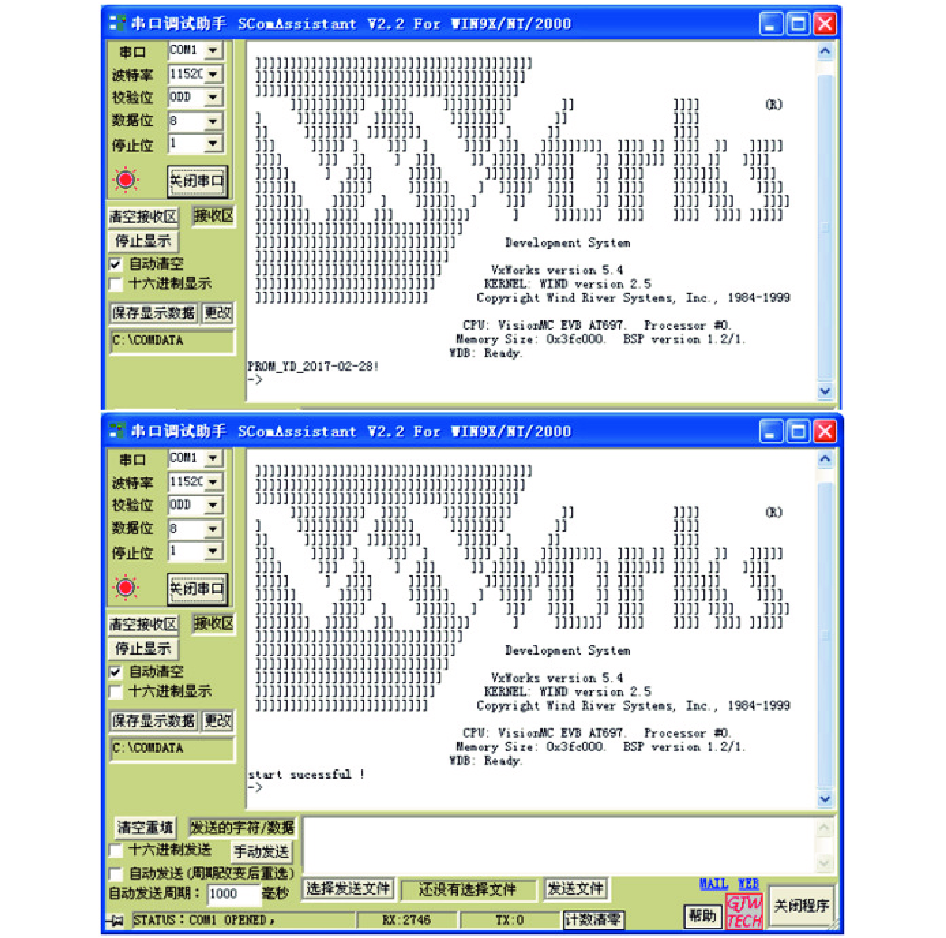

图9上图为自动引导PROM中的应用程序, 下图为自动引导EEPROM中的重构程序. 从图中可以看出VxWorks已经成功运行, 并成功打印出相应信息, 证明应用程序已经成功运行.

4.2 重构程序的固化与引导

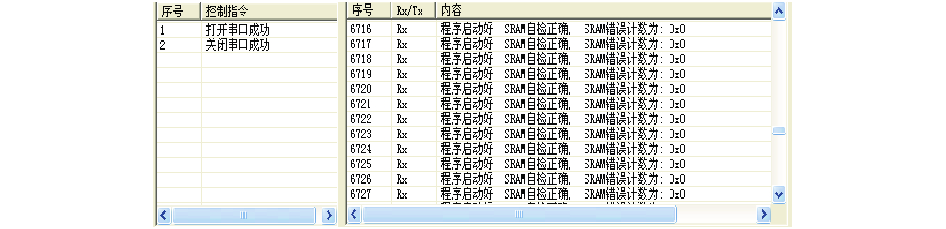

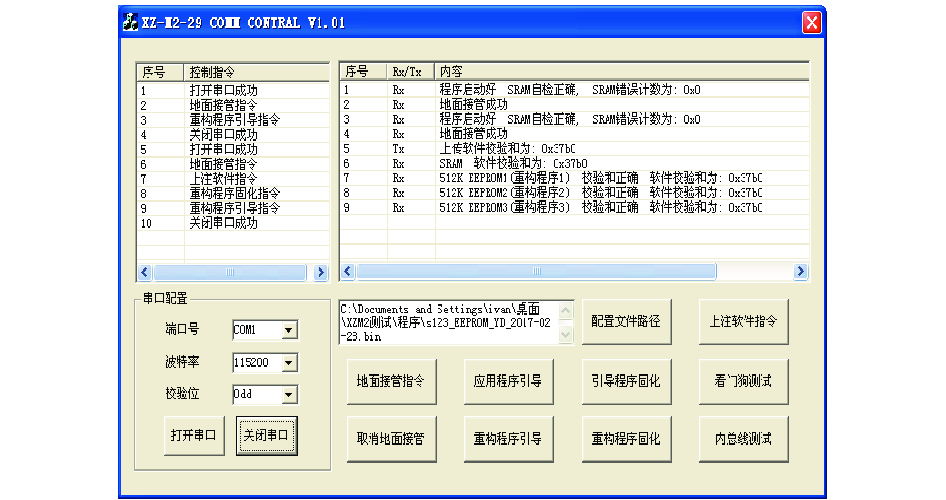

计算机模块重启后发送地面接管指令, 接管成功后, 引导软件进入测试模式, 图10显示了地面服务程序发送的一系列地面指令. 从中可以看到程序启动后自检正确, SRAM无错误. 当发送地面接管指令后成功接管引导软件, 引导程序成功进入测试模式, 这时选取重构程序, 发送软件上注指令, 执行重构程序固化和引导, 从图中可以看出重构程序在计算机、RAM和EEPROM中的校验和完全一样, 都为0x37b0, 表明引导程序已经成功将重构程序固化完成.

当地面发送重构程序引导指令后, 引导程序引导重构程序的执行. 所得的结果如图11所示.

4.3 错误检测与恢复 4.3.1 反弹墙测试

在引导软件的main函数中添加:

asm(“b 0x40001000”)

运行引导软件, 得到的结果如图12所示.

从图12中可以看出程序在不停的重启, 说明反弹墙能够正确的运行.

4.3.2 三冗余造错

通过VDS将RADDR1, RADDR2+0xf, RADDR3+0xff处的值改为0xFF, 设置引导标识为重构程序引导, 启动引导软件, 可以得到如图11所示的结果, 证明三冗余架构具有一定的容错能力, 能够保证应用软件的正常运行.

4.3.3 SADDR处校验和错误

在重构程序放置在SADDR后、校验和检测前, 使用VDS更改SADDR处的值, 运行软件, 此时会检测到校验和错误, 转而引导位于PROM中的应用程序, 串口调试助手此时返回的结果如图9上图所示.

5 结束语

本文介绍了基于SPARC架构的的计算机模块引导软件, 详细论述了该引导软件的架构设计和主要功能, 并论述了为保证其高可靠性采取的技术, 最后将该引导软件在计算机模块上测试, 实验证明, 该引导软件的各项功能正确, 能够将其应用到实际的项目中. 该软件也有不完善之处, 需要改进, 比如为保证高可靠性, 数据的传送速度较慢, 可以通过测试, 在保证高可靠的前提下提高数据传输速度.
